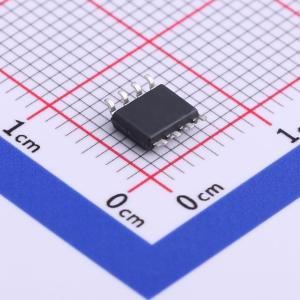

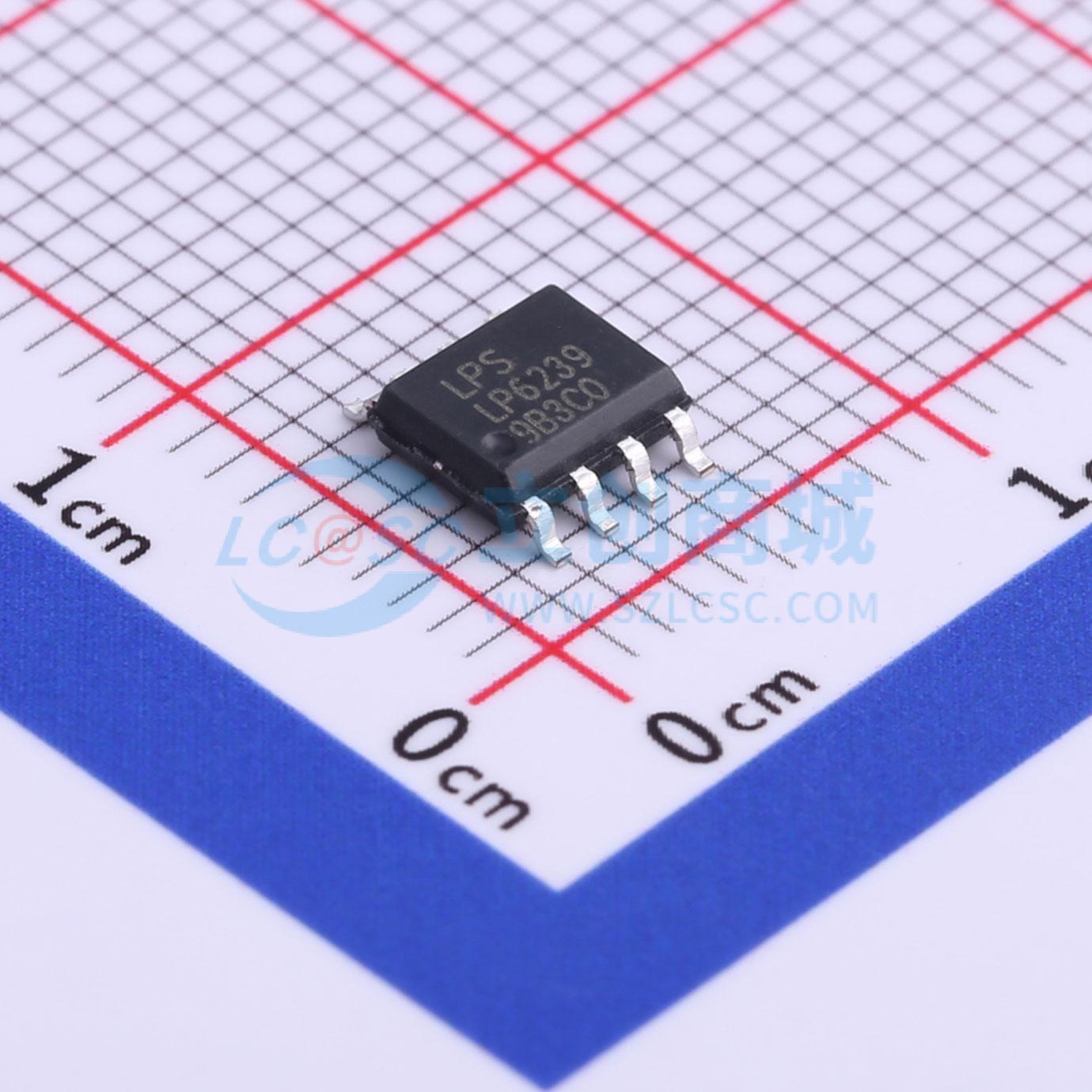

温馨提醒：图片仅供参考，商品以实物为准
LP6239SOF
高效率升压 DC/DC 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6239 是一款高性能非同步升压转换器控制器,驱动 N 通道 MOSFET。其输入电压范围为 2.5V 至 6V,固定频率为 600kHz,内置 1.215V 基准电压。具备过流保护、欠压锁定和过温保护功能。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6239SOF
- 商品编号
- C517061
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LP6239是一款高性能非同步升压转换器控制器，可驱动N沟道功率MOSFET。同步整流可提高效率、降低功率损耗并放宽散热要求，使LP6239可用于高功率升压应用。 2.5V至6V的输入电源范围涵盖了广泛的系统架构。LP6239的特点是工作在600kHz的固定频率，参考电压为1.215V。CS引脚可通过配置外部电阻来调节限流和斜率补偿。 其他特性包括过流保护（OCP）、输出过压保护（OVP）和欠压锁定（UVLO）。LP6239采用SOP - 8（0.5mm间距）封装。
商品特性
- 宽输入电压范围：2.5V至6V
- 电流模式PWM控制器
- 欠压锁定
- 过流保护
- 欠压保护
- 过温保护
- 采用SOP - 8封装
- 符合RoHS标准且无卤素
- 无铅封装
应用领域
- 电池产品
- 音频放大器
