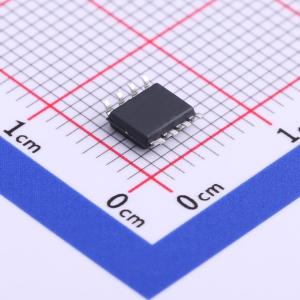

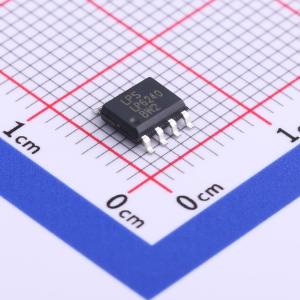

温馨提醒：图片仅供参考，商品以实物为准
LP6240SOF
高效升压DC/DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6240是一款高性能非同步升压转换器控制器,适用于高功率升压应用。其输入电压范围为4.5V至24V,固定开关频率为600kHz,具有过流保护、过压保护和欠压锁定等功能。采用SOP-8封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6240SOF
- 商品编号
- C517062
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品特性
- 高性能非同步升压转换器控制器，驱动所有N沟道功率MOSFET
- 同步整流提高效率，降低功率损耗，减轻散热要求，适用于高功率升压应用
- 4.5V至24V输入电源范围，涵盖多种系统架构
- 固定工作频率600kHz
- 参考电压1.215V
- CS引脚可通过外部电阻调整电流限制和斜率补偿
- 过流保护（OCP）
- 输出过压保护（OVP）
- 欠压锁定（UVLO）
- 采用节省空间的SOP - 8（0.5mm间距）封装
应用领域
- 电池产品
- 音频放大器
