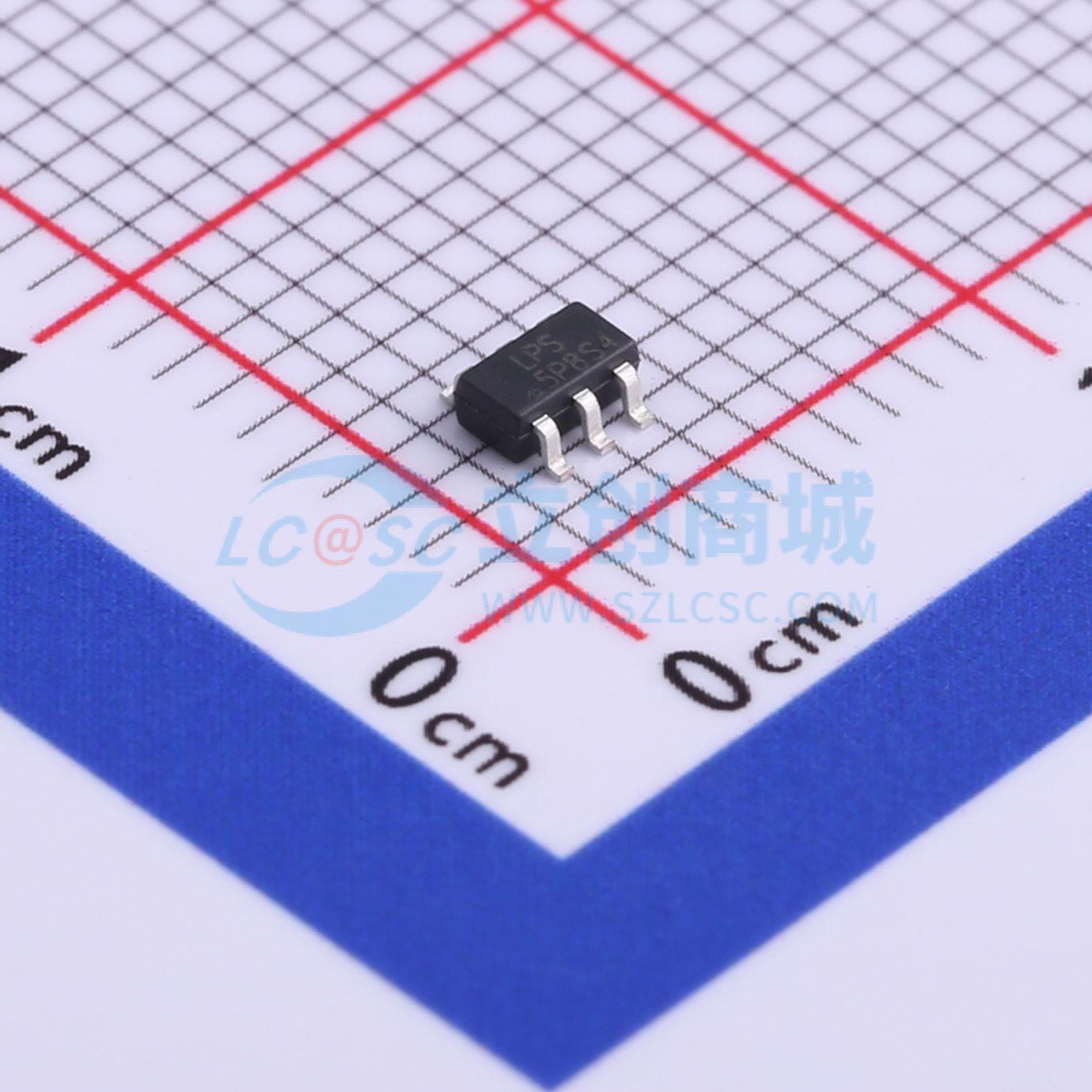

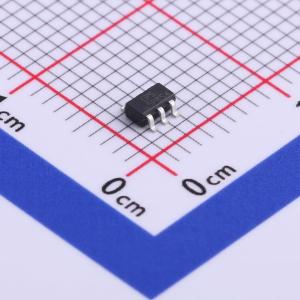

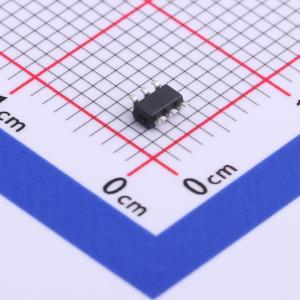

LP6229B6F
高效升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6229是一款高效的1MHz PWM升压开关调节器,适用于恒压升压应用。最高效率可达94%,最大输出电压为9V,关断电流小于1μA,内置补偿和软启动功能。该芯片采用SOT23-6封装,具有欠压锁定、限流和热过载保护功能。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6229B6F
- 商品编号
- C517055
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.672克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 2.5V~9V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP6229是一款1MHz PWM升压开关稳压器，专为恒压升压应用而设计。LP6229可驱动高达9V的负载。LP6229采用了1MHz恒定频率PWM控制方案。高频PWM操作还可通过减小外部元件尺寸来节省电路板空间。LP6229具备轻载时自动切换至脉冲频率调制模式的特性。高度集成和内部补偿网络使外部元件数量最少可减至6个。优化的工作频率可满足小值LC滤波器和低工作电流的要求，同时具备高效率。 LP6229具备欠压锁定、限流和热过载保护功能，可防止输出过载时器件损坏。LP6229采用小型SOT23 - 6封装。
商品特性
- 效率高达94%
- 关断电流：<1μA
- 输出电压高达9V
- 内部补偿、软启动
- 1MHz固定频率开关
- 高开关导通电流：2.6A
- 采用SOT23 - 6封装
应用领域
- 电池产品
- 主机产品
- 面板
