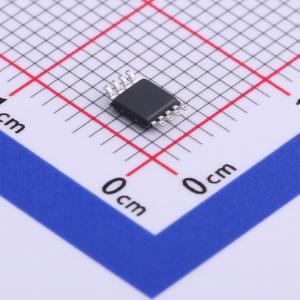

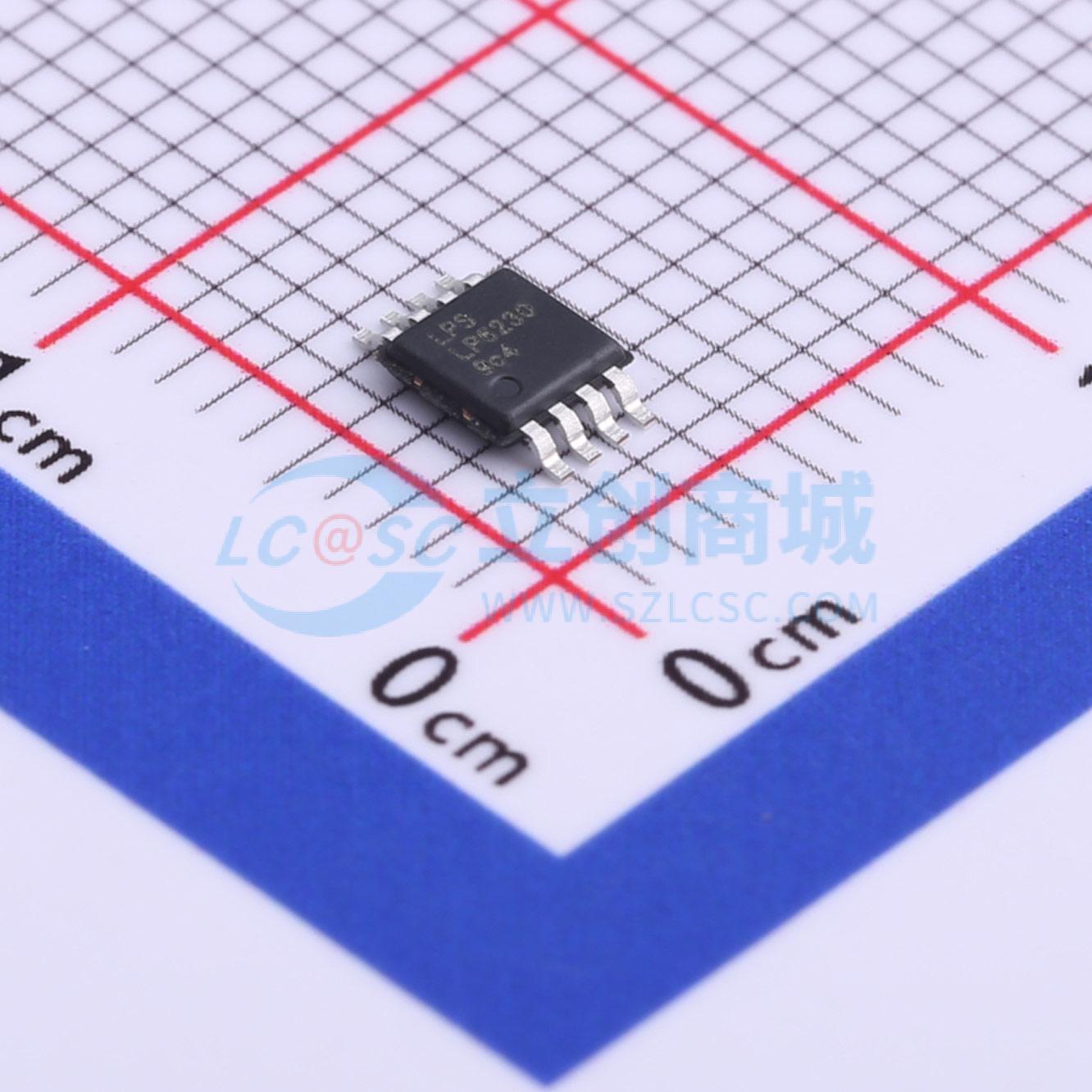

LP6230CMSF
1.0MHz，24V/2.0A高性能升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6230C是一款1MHz PWM升压开关稳压器,适用于恒压升压应用。最高输出电压可达30V,内置固定频率1MHz PWM控制方案,高效率可达90%,支持2.2V至6V的输入电压范围,关断模式下静态电流小于1μA。该器件采用8引脚MSOP8封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6230CMSF
- 商品编号
- C517057
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP6320C是一款1MHz PWM升压开关调节器，专为恒定电压升压应用设计。它可以驱动高达30V的负载串。该设备采用固定频率1MHz PWM控制方案。高频PWM操作通过减少外部组件尺寸来节省电路板空间。在轻载条件下，LP6230C会自动切换到脉冲频率调制模式。高度集成和内部补偿网络将外部组件数量最小化至6个。优化的操作频率可以满足小LC滤波器值和低工作电流的要求，并具有高效率。LP6230C包括欠压锁定、过流限制和热过载保护，以防止输出过载时的损坏。该设备提供8引脚MSOP8封装。
