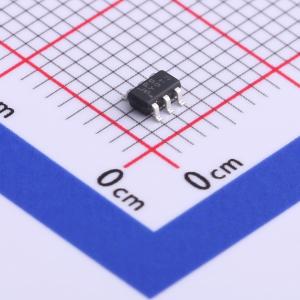

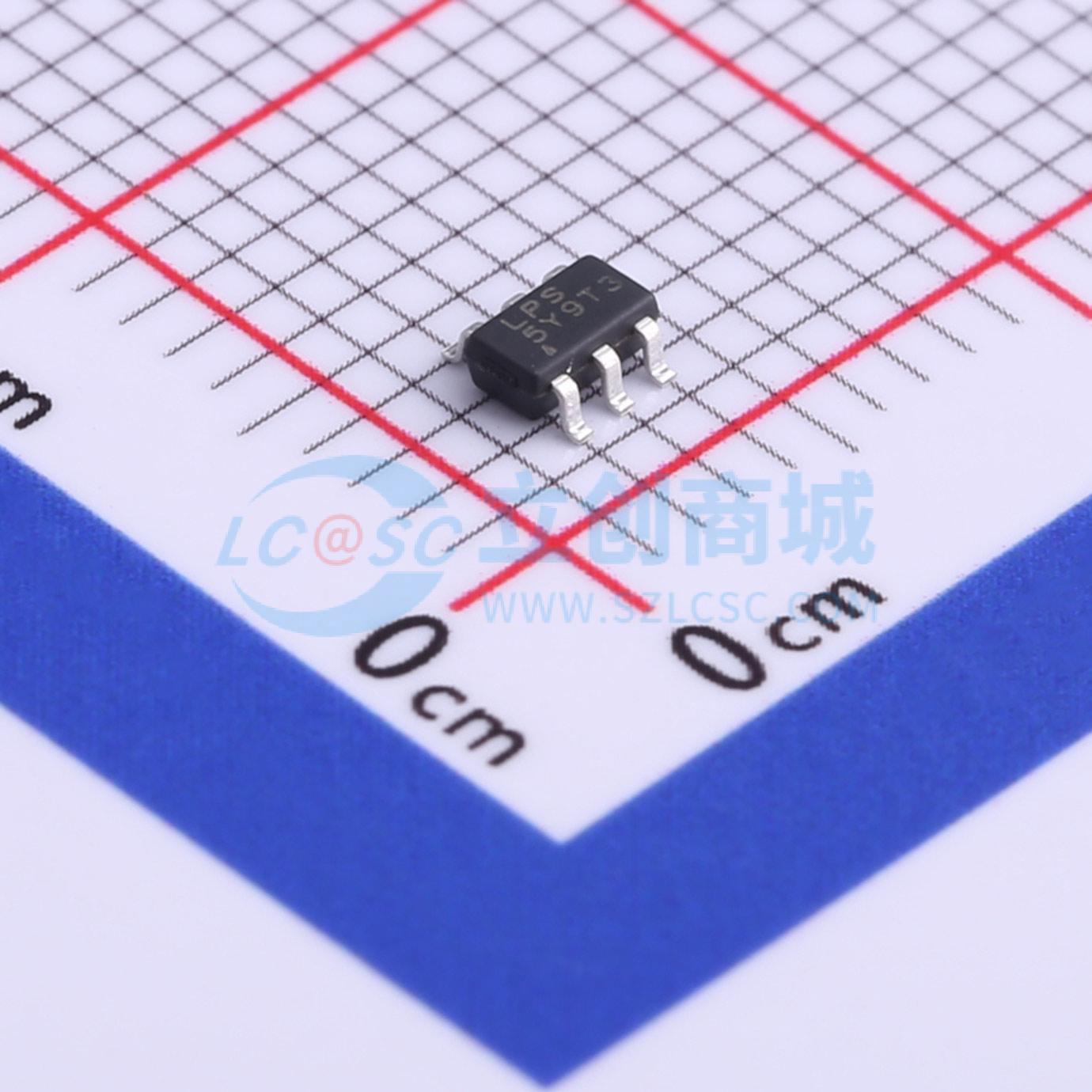

LP6235B6F
高效率3A升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6235是一款高效率的3A升压DC/DC转换器,采用1.2MHz PWM控制方案,具有高达94%的效率。它可以在关机模式下断开输出与输入的连接,关机电流小于1μA,输出电压可达5.5V。该器件具有内部补偿和软启动功能,采用SOT23-6封装。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6235B6F
- 商品编号
- C517058
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(4)输出24V以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 2.5V~28V | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP6235是一款1.2MHz PWM升压开关稳压器，专为恒压升压应用而设计。LP6235可驱动高达5.5V的负载。LP6235采用了1.2MHz的恒定频率PWM控制方案。高频PWM操作还可通过减小外部元件尺寸来节省电路板空间。LP6235具备轻载时自动切换至脉冲频率调制模式的特性。高度集成和内部补偿网络使外部元件数量最少可减至6个。优化的工作频率能够满足小LC滤波器值和低工作电流的要求，同时具备高效率。 LP6235具备欠压锁定、限流和热过载保护功能，可防止在输出过载时损坏器件。LP6235采用小型SOT23 - 6封装。
商品特性
- 效率高达94%
- 关断模式下输出与输入断开
- 关断电流：<1μA
- 输出电压高达5.5V
- 内部补偿、软启动
- 1.2MHz固定频率开关
- 高开关导通电流：3A
- 采用SOT23 - 6封装
应用领域
- 电池产品
- 主机产品面板
