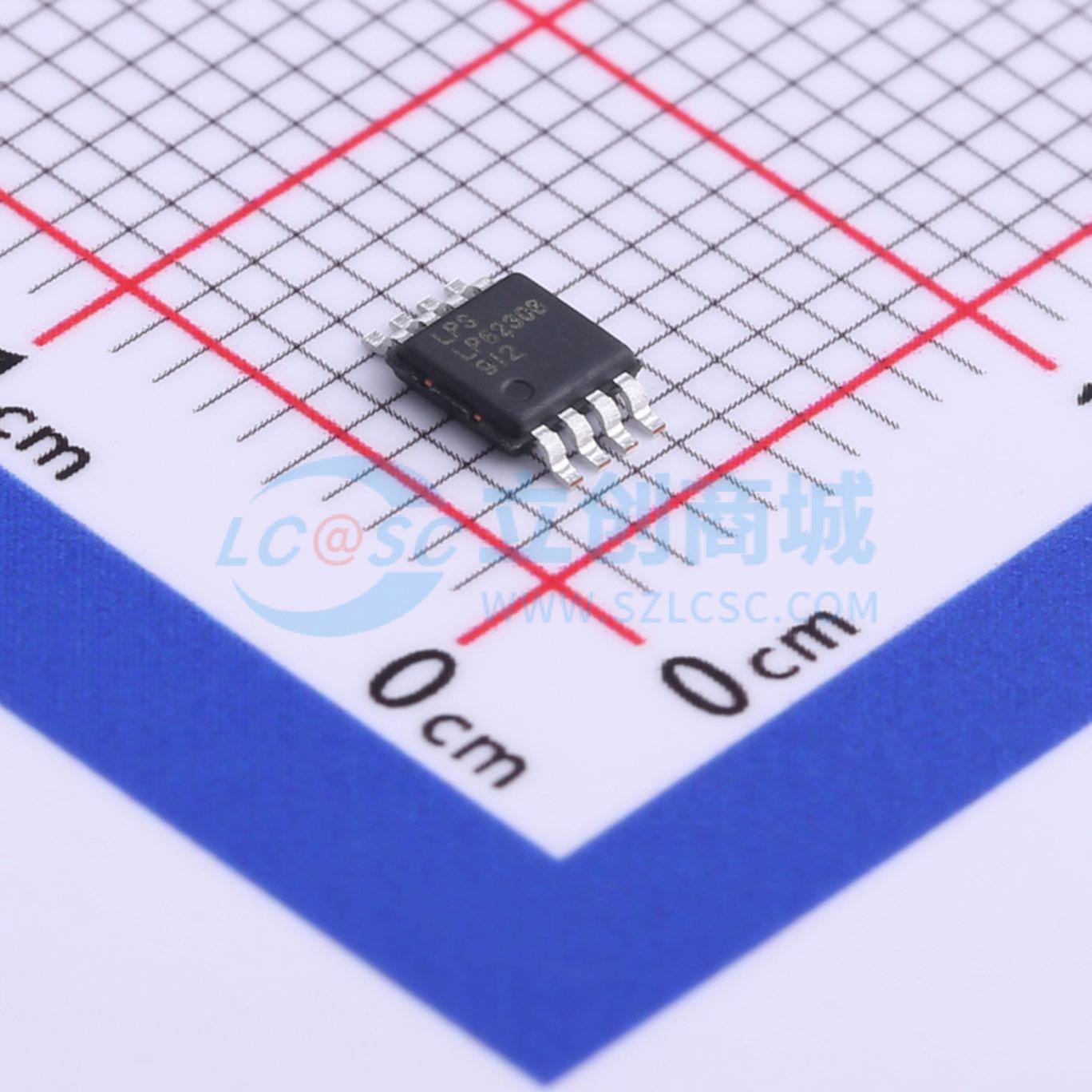

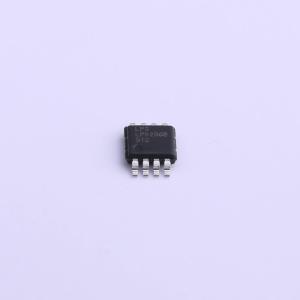

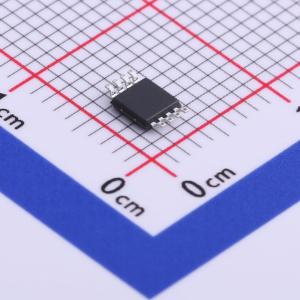

LP6230BMSF
高效2.4A升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6230B 是一款高效的升压 DC-DC 转换器,最大输出电流为 2.4A,最高效率可达 94%,具有 1MHz 固定频率 PWM 控制方案,内置补偿网络,支持轻载脉冲频率调制模式,具备欠压锁定、过流保护和过温保护功能。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6230BMSF
- 商品编号
- C517056
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~6V | |
| 输出电压 | 2.5V~18V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LP6230B是一款电流模式升压型DC-DC转换器。其PWM电路内置0.16Ω、2.4A电流功率MOSFET，使该转换器具备高效的功率转换能力。LP6230B采用1MHz恒定频率PWM控制方案。高频PWM操作还可通过减小外部元件尺寸节省电路板空间。LP6230B具备轻载时自动切换至脉冲频率调制模式的特性。高度集成和内部补偿网络使外部元件数量最少可减至6个。优化的工作频率可满足小LC滤波器值和低工作电流的要求，同时具备高效率。 LP6230B具备欠压锁定、限流和热过载保护功能，可防止输出过载时损坏器件。LP6230B采用小型8引脚MSOP8封装。
商品特性
- 效率高达94%
- 关断电流：<1μA
- 输出电压高达18V
- 内部补偿
- 1MHz固定频率开关
- 高导通电流：2.4A
- 采用MSOP8封装
应用领域
- 电池产品
- 主机产品
- 面板
