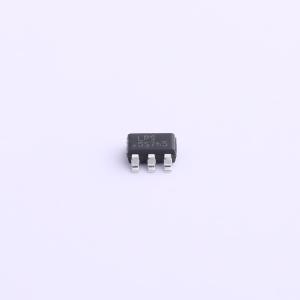

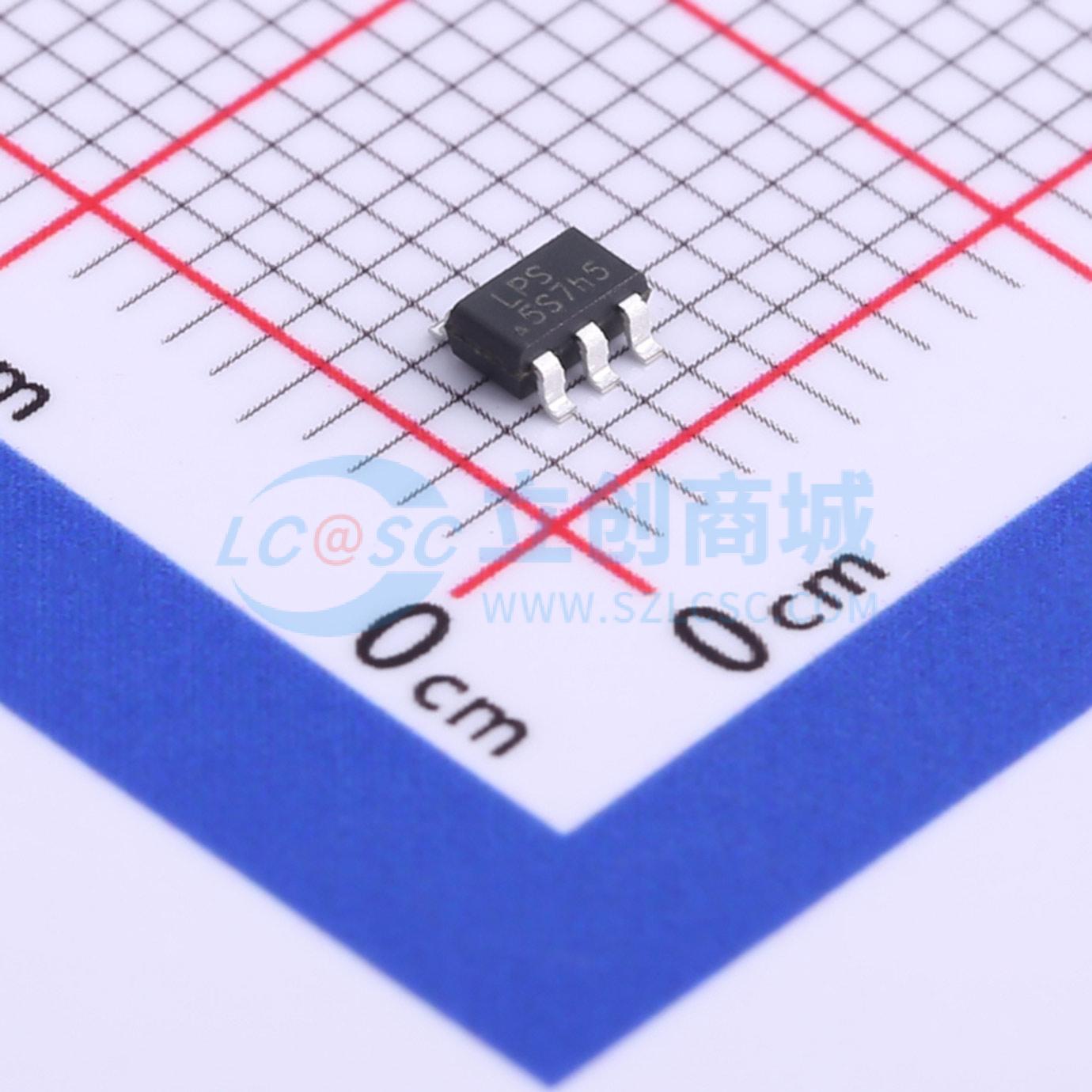

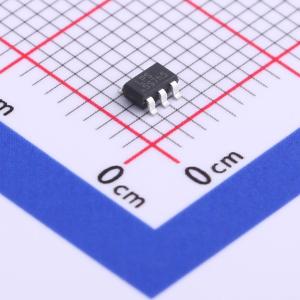

LP6210B6F
升压超小型PWM/PFM切换控制DC/DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP6210是一种由基准电压源、振荡电路、误差放大器、相位补偿电路、PWM／PFM切换控制电路等构成的CMOS升压DC/DC控制器。通过使用外接低通态电阻N沟道功率MOS,即可适用于需要高效率、高输出电流的应用电路上。通过PWM/PFM切换控制电路,在负载较轻时,将工作状态切换为占空系数为13%的PFM控制电路,可以防止因IC的工作电流引起的效率降低。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP6210B6F
- 商品编号
- C517046
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~5.5V | |
| 输出电压 | 2.5V~24V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LP6210 是一种由基准电压源、振荡电路、误差放大器、相位补偿电路、PWM / PFM 切换控制电路等构成的CMOS 升压DC/DC 控制器。通过使用外接低通态电阻N 沟道功率MOS，即可适用于需要高效率、高输出电流的应用电路上。通过PWM / PFM 切换控制电路，在负载较轻时，将工作状态切换为占空系数为 13% 的PFM控制电路，可以防止因IC 的工作电流引起的效率降低。
商品特性
- 低电压工作：可保证以 0.9 V (IOUT = 1 mA) 启动
- 占空比: 内置PWM/PFM 切换控制电路 (13~85%)
- 振荡频率：500KHz
- 输出电压：在 1.5~24 V 之间
- 输出电压精度： ± 2 %
- 软启动功能： 2.2 mS
- 带开/关控制功能
- 外接部件：电感、二极管、电容器、mos 管
- 封装形式：SOT-23-6L
应用领域
- 移动电源
- 蓝牙设备
- 音响
- 便携式通讯设备
- 游戏机
- 数码相机
