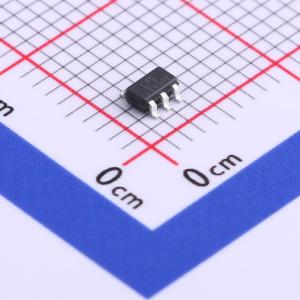

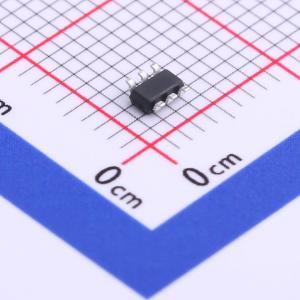

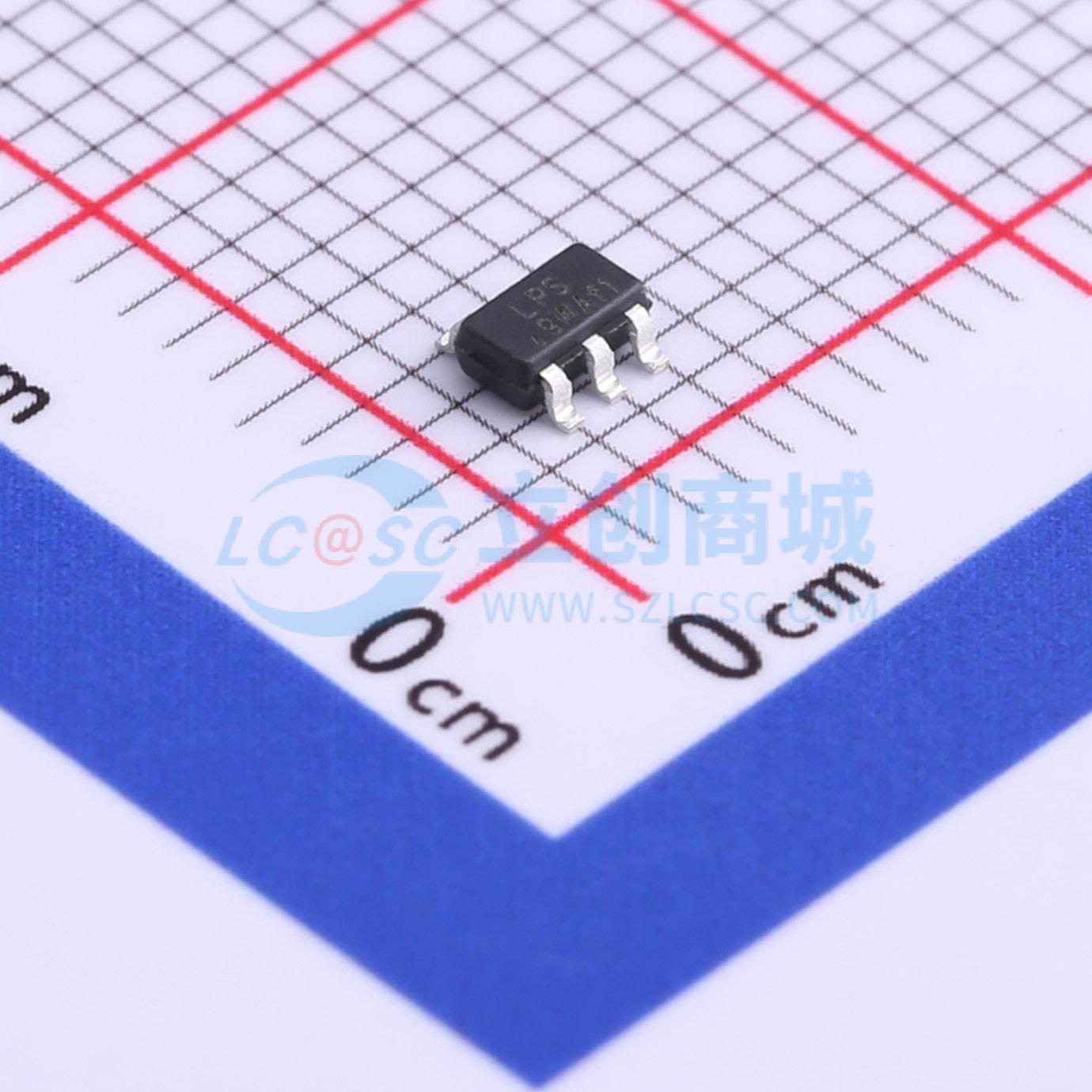

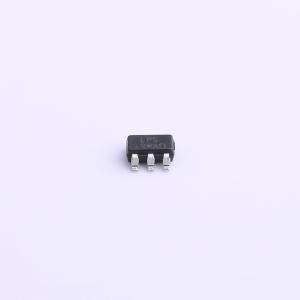

LP5301B6F
过压和过流保护集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP5301 是一款过压保护（OVP）和可编程过流保护（OCP）器件。当输入电压或输入电流超过阈值时，该器件将关闭内部 MOSFET，断开 VIN 与 VOUT 的连接，以保护负载。过温保护（OTP）功能可监测芯片温度，保护器件。LP5301 提供 SOT-23-6、DFN-8 2*2mm 封装。标准产品无铅、无卤。
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP5301B6F
- 商品编号
- C517040
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 3.5V~36V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1uA |
商品概述
LP5301 是一款过压保护（OVP）和可编程过流保护（OCP）器件。当输入电压或输入电流超过阈值时，该器件将关闭内部 MOSFET，断开 VIN 与 VOUT 的连接，以保护负载。过温保护（OTP）功能可监测芯片温度，保护器件。 LP5301 提供 SOT-23-6、DFN-8 2*2mm 封装。标准产品无铅、无卤。
商品特性
- 输入电压范围：3.5V 至 36V
- 典型输出上电时间：9ms
- OVP 阈值：6.1V
- OVP 阈值响应时间小于 1μs
- 可编程电流限制高达 2.1A
- 低 RDS(ON) 内部开关：130mΩ @ 5V /1A
- 输出放电功能
- 热故障保护
- SOT23-6、DFN-8 2*2mm 封装
- 符合 RoHS 标准且 100%无铅（Pb）
应用领域
- GPS
- PMP
- PAD
- MID
- 数码相机
- 数码摄像机
