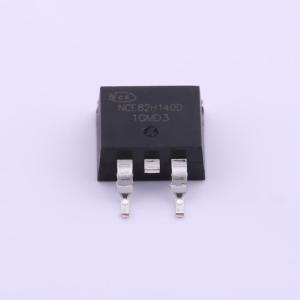

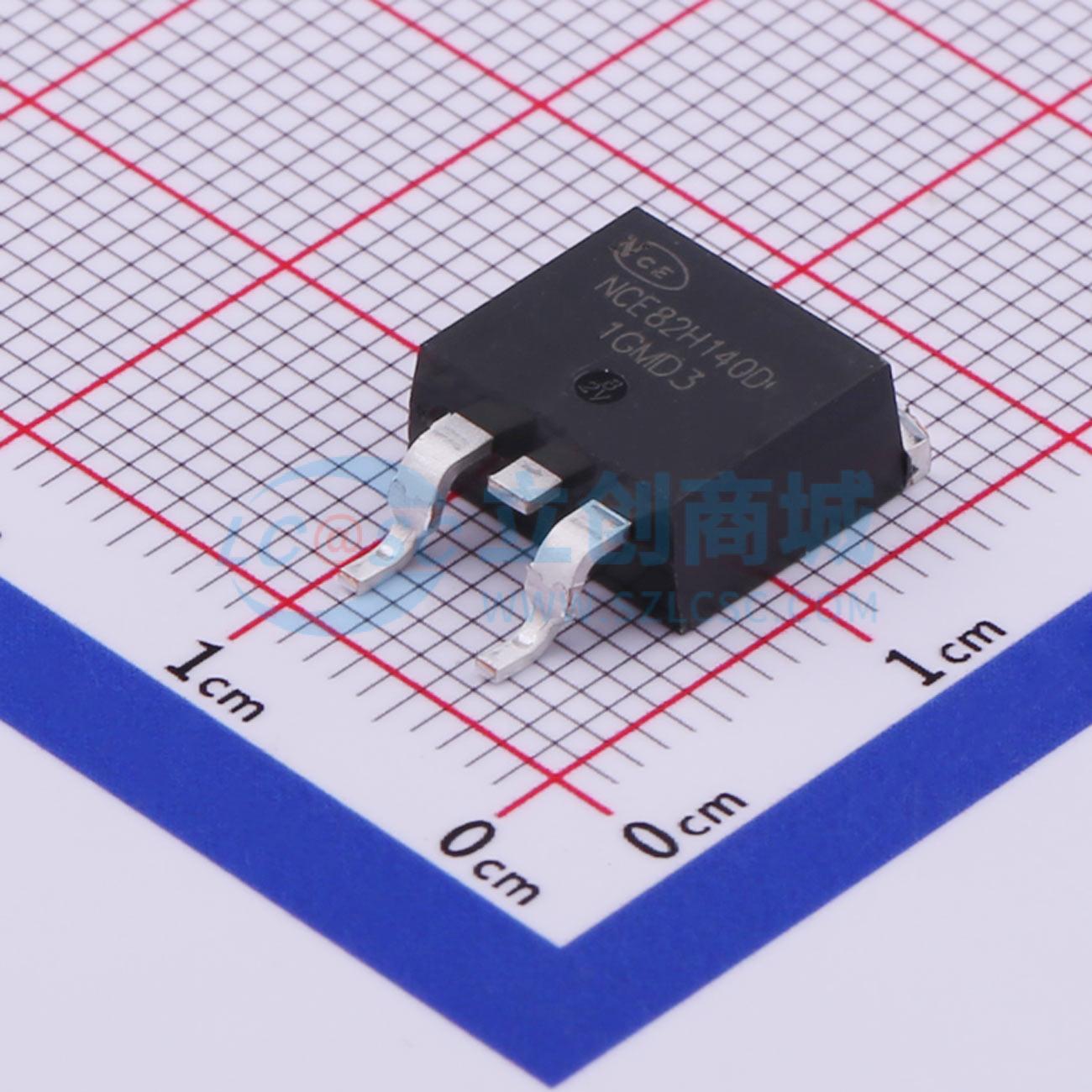

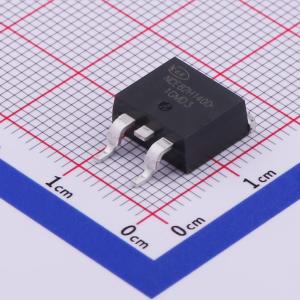

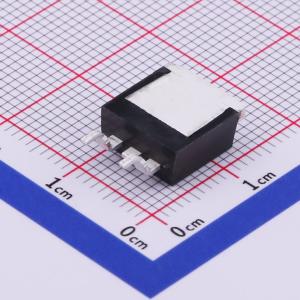

NCE82H140D
1个N沟道 耐压:82V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE82H140D采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的 $\mathsf{R_{DS(ON)}}$。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE82H140D
- 商品编号
- C502762
- 商品封装
- TO-263-2L
- 包装方式
- 编带
- 商品毛重
- 2.211克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 82V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 4.3mΩ@10V,20A | |
| 耗散功率(Pd) | 220W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 158nC@10V | |
| 输入电容(Ciss) | 7.9nF@40V | |
| 反向传输电容(Crss) | 384pF@40V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
NCE82H140D采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的RDS(ON)。它可用于多种应用。
商品特性
- VDS = 82V，ID = 140A
- 在VGS = 10V时，RDS(ON) < 5.2mΩ（典型值：4.3mΩ）
- 采用特殊工艺技术，具备高ESD能力
- 高密度单元设计，实现超低Rdson
- 雪崩电压和电流特性完全表征
- 高EAS，稳定性和一致性良好
- 采用优秀封装，散热性能良好
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
