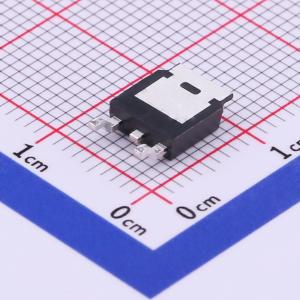

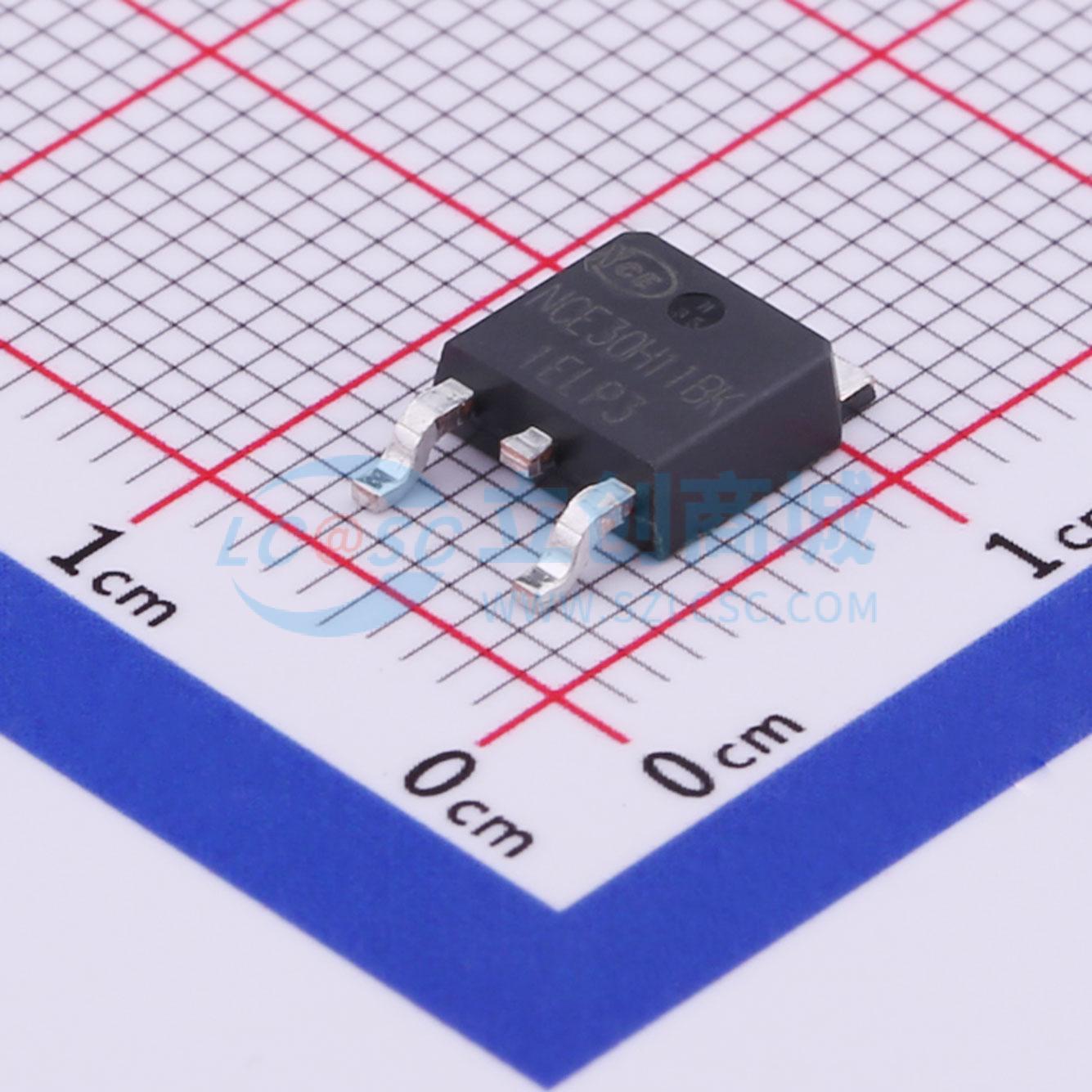

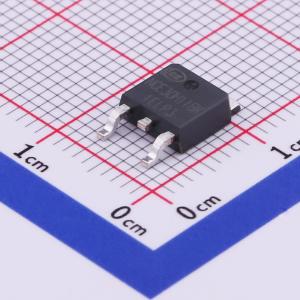

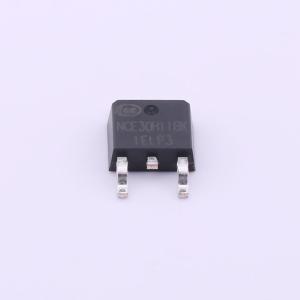

温馨提醒：图片仅供参考，商品以实物为准
NCE30H11BK
1个N沟道 耐压:30V 电流:110A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NCE30H11BK采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的 $\mathsf{R_{DS(ON)}}$。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE30H11BK
- 商品编号
- C502765
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 110A | |
| 导通电阻(RDS(on)) | 4.5mΩ@4.5V | |
| 耗散功率(Pd) | 115W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.2V | |
| 栅极电荷量(Qg) | 66.3nC@15V | |
| 输入电容(Ciss) | 3.009nF | |
| 反向传输电容(Crss) | 403pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE82H140采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于各种应用。
商品特性
- VDS = 30V,ID = 110A
- RDS(ON) = 2.6 m Ω(典型值)@ VGS = 10 V
- RDS(ON) = 4.5 m Ω(典型值)@ VGS = 4.5 V
- 高密度单元设计,实现超低RDS(ON)
- 雪崩电压和电流特性完全表征
- 高 EAS 下具有良好的稳定性和一致性
- 采用散热性能良好的封装
- 特殊工艺技术,具备高ESD能力
应用领域
- DC/DC转换器
- 同步整流器
