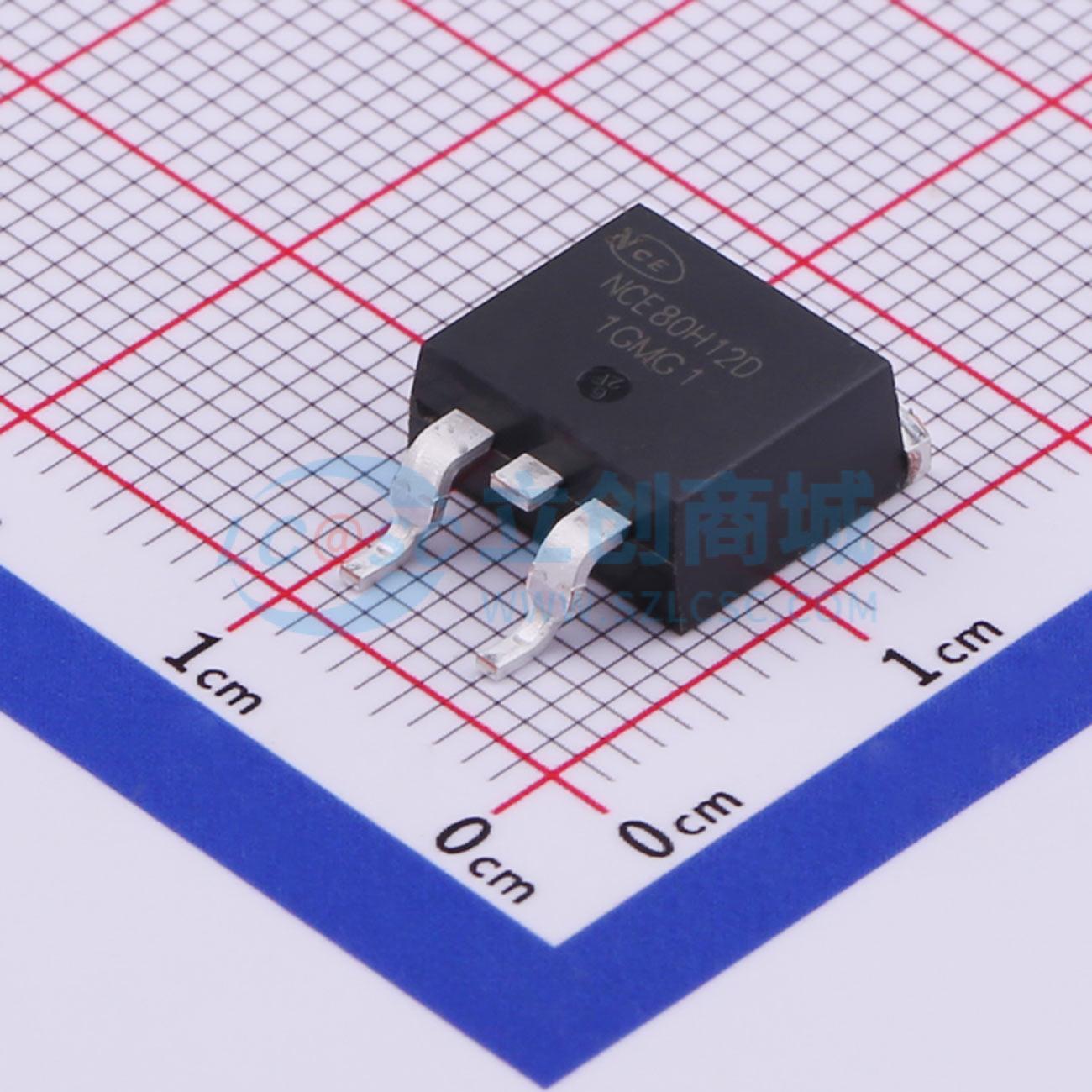

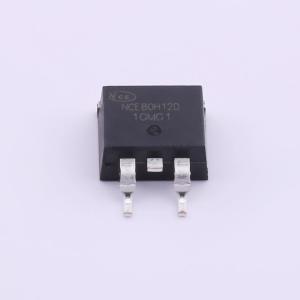

NCE80H12D
1个N沟道 耐压:80V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用先进的沟槽技术和设计，可提供低栅极电荷的出色导通电阻。可用于各种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE80H12D
- 商品编号
- C502782
- 商品封装
- TO-263-2L
- 包装方式
- 编带
- 商品毛重
- 2.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 4.9mΩ@10V | |
| 耗散功率(Pd) | 220W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 163nC@30V | |
| 输入电容(Ciss) | 6.5nF | |
| 反向传输电容(Crss) | 460pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款数字音频MOSFET半桥专为D类音频放大器应用而设计。它由两个以半桥配置连接的功率MOSFET开关组成。采用最新工艺，以实现单位硅面积的低导通电阻。此外，对栅极电荷、体二极管反向恢复和内部栅极电阻进行了优化，以改善D类音频放大器的关键性能指标，如效率、总谐波失真（THD）和电磁干扰（EMI）。这些特性相结合，使这款半桥成为适用于D类音频放大器应用的高效、坚固且可靠的器件。
商品特性
- VDS = 80V, ID = 120A
- RDS(ON) < 6 m Ω @ VGS = 10 V
- 采用高密度单元设计,实现超低 RDS(ON)
- 具备完整的雪崩电压和电流特性
- 高 EAS,稳定性和一致性良好
- 采用优质封装,散热性能出色
- 采用特殊工艺技术,具备高ESD能力
应用领域
- 汽车应用
- 硬开关和高频电路
- 不间断电源
