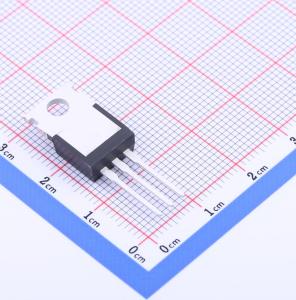

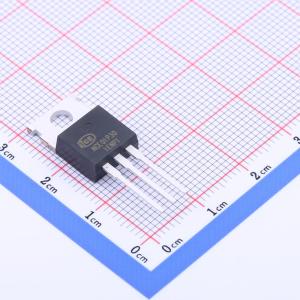

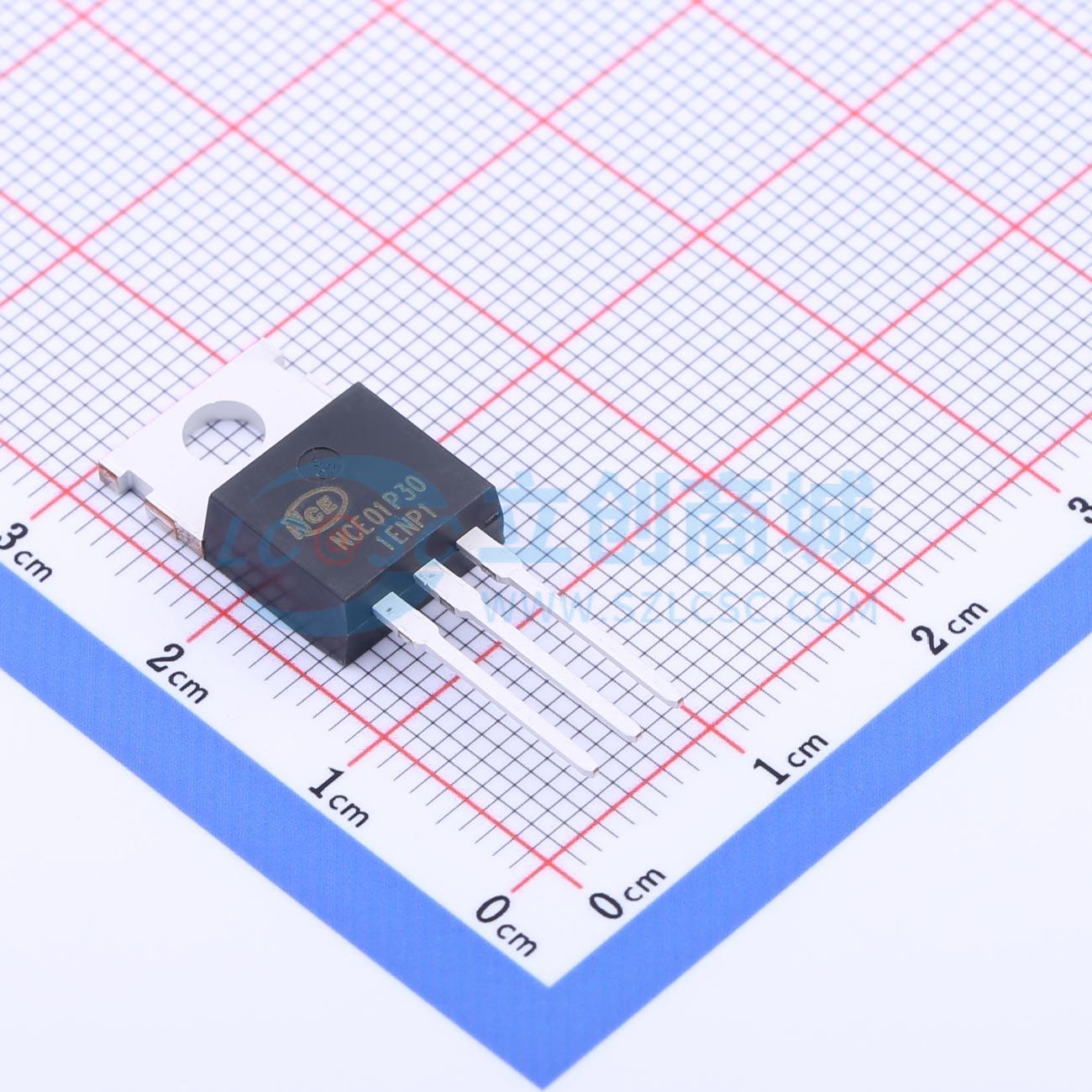

温馨提醒：图片仅供参考，商品以实物为准
NCE01P30
1个P沟道 耐压:100V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE01P30采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。它可用于多种应用场景，具备静电放电防护功能。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE01P30
- 商品编号
- C502797
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.858克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 58mΩ@10V,15A | |
| 耗散功率(Pd) | 120W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 450pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE01P30采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可应用于多种场合，具备静电放电保护功能。
商品特性
- VDS = -100V，ID = -30A
- 当VGS = -10V时，RDS(ON) < 58 mΩ（典型值：50 mΩ）
- 超高密度单元设计
- 先进的沟槽工艺技术
- 可靠耐用
- 高密度单元设计，实现超低导通电阻
应用领域
- 便携式设备和电池供电系统
