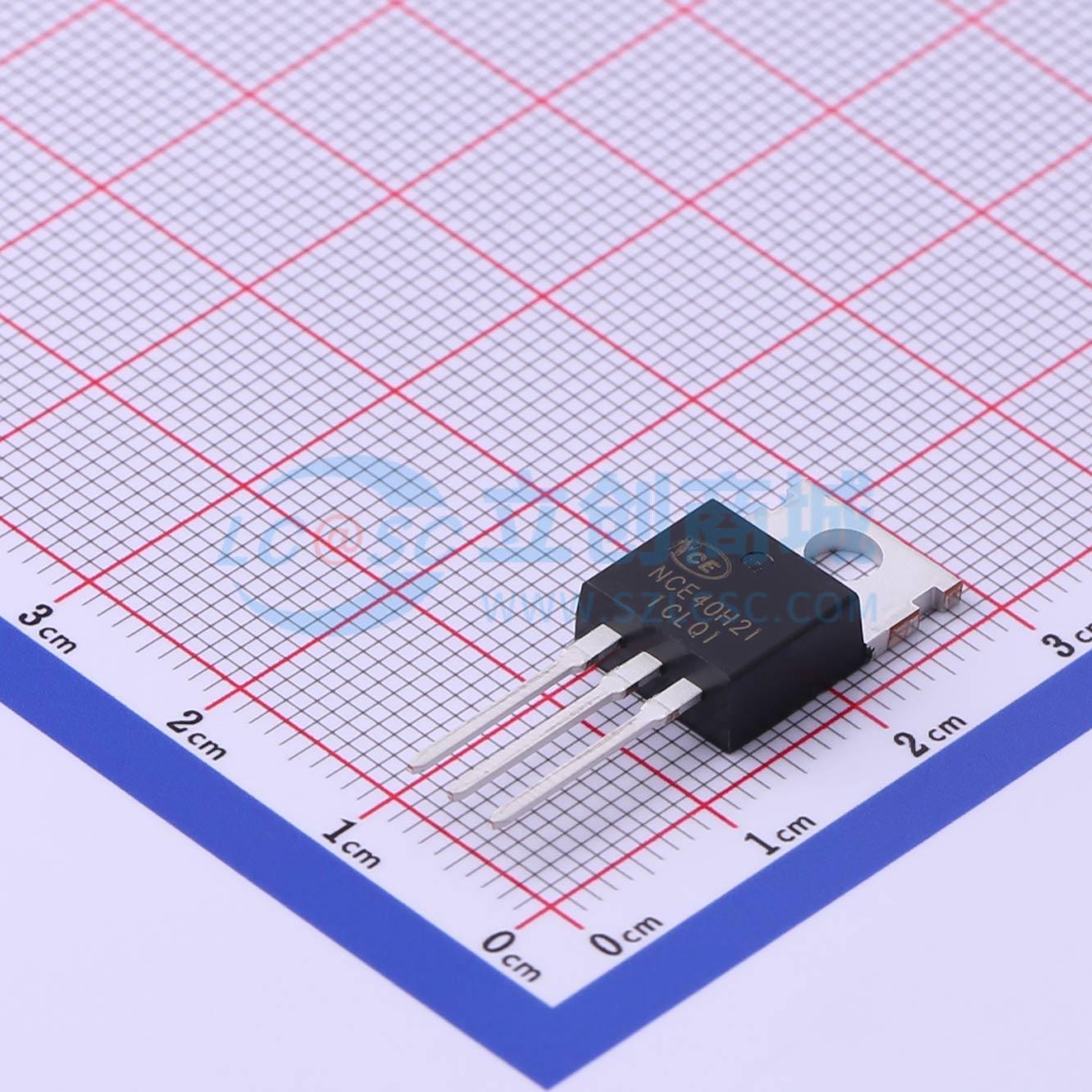

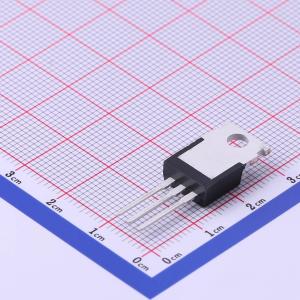

温馨提醒：图片仅供参考，商品以实物为准
NCE40H21
1个N沟道 耐压:40V 电流:210A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术和设计，提供低栅极电荷的出色导通电阻 RDS(ON)，可用于各种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE40H21
- 商品编号
- C502819
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 210A | |
| 导通电阻(RDS(on)) | 3.2mΩ@10V,20A | |
| 耗散功率(Pd) | 310W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 239nC | |
| 输入电容(Ciss) | 10.331nF@25V | |
| 反向传输电容(Crss) | 1.045nF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE40H21采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = 40 V，ID = 210 A
- 在VGS = 10 V时，RDS(ON) < 3.2 mΩ
- 高密度单元设计实现超低Rdson
- 雪崩电压和电流特性完全表征
- 高EAS下具有良好的稳定性和一致性
- 出色的封装利于散热
- 采用特殊工艺技术，具备高ESD能力
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
