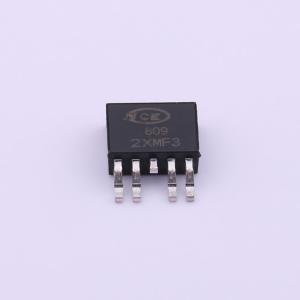

NCE609
1个N沟道+1个P沟道 耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE609采用先进的沟槽技术，具备出色的导通电阻Rₒₛ(ₒₙ)和低栅极电荷。这些互补型MOSFET可用于构成电平转换高端开关，也适用于众多其他应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE609
- 商品编号
- C502828
- 商品封装

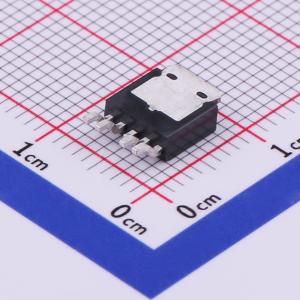

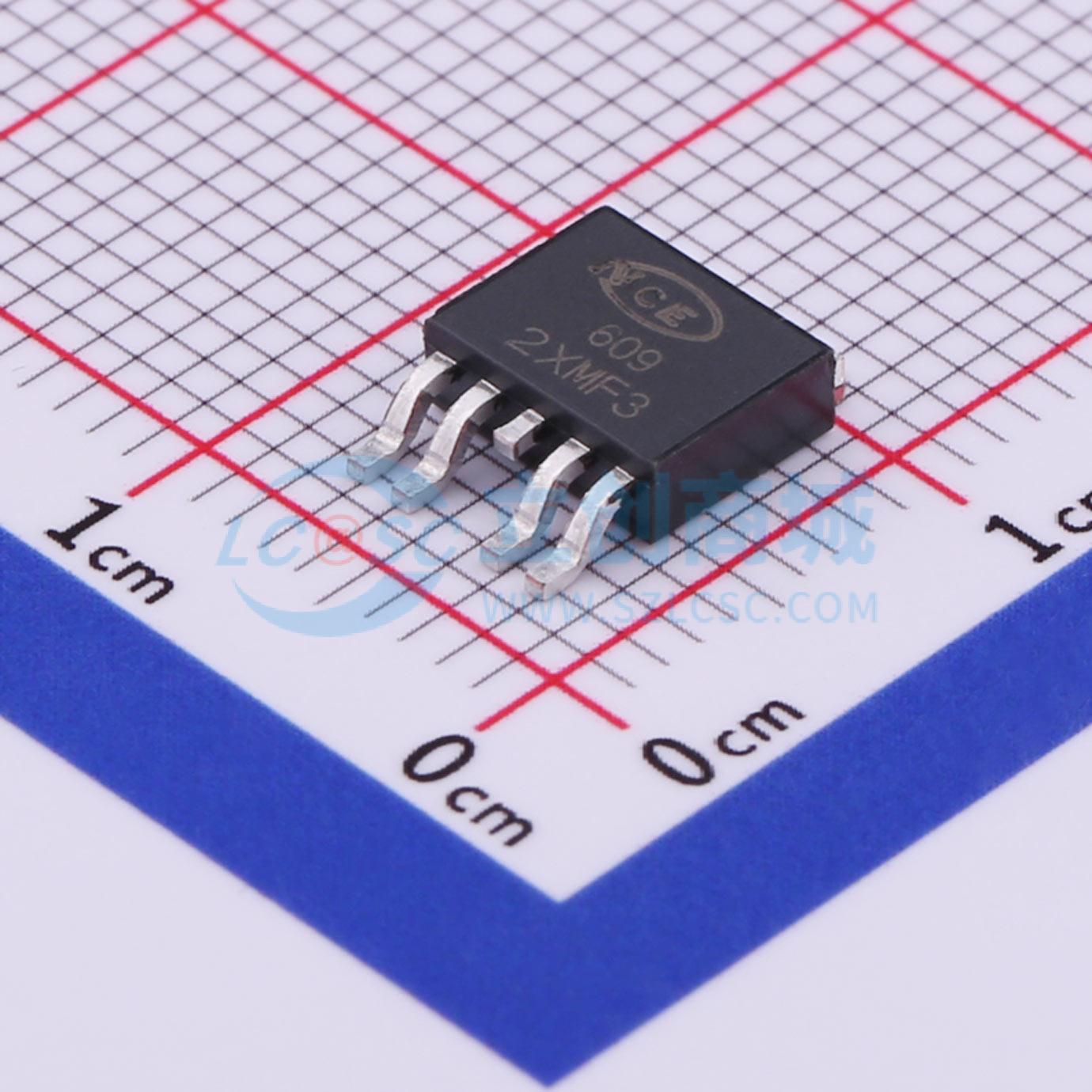

- TO-252-4L
- 包装方式
- 编带
- 商品毛重
- 0.496克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V,4A | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 21nC@10V | |
| 输入电容(Ciss) | 1.225nF@20V | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE609采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。互补MOSFET可用于构成电平转换高端开关，并适用于许多其他应用。
商品特性
- N沟道
- 漏源电压VDS = 40V，漏极电流ID = 21A
- 栅源电压VGS = 10V时，导通电阻RDS(ON) < 19mΩ
- 栅源电压VGS = 4.5V时，导通电阻RDS(ON) < 29mΩ
- P沟道
- 漏源电压VDS = -40V，漏极电流ID = -14A
- 栅源电压VGS = -10V时，导通电阻RDS(ON) < 35mΩ
- 栅源电压VGS = -4.5V时，导通电阻RDS(ON) < 45mΩ
- 具备高功率和大电流处理能力
- 产品无铅
- 表面贴装封装
- 100%经过非钳位感性开关（UIS）测试！
- 100%经过ΔVds测试！
