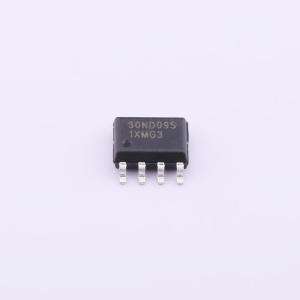

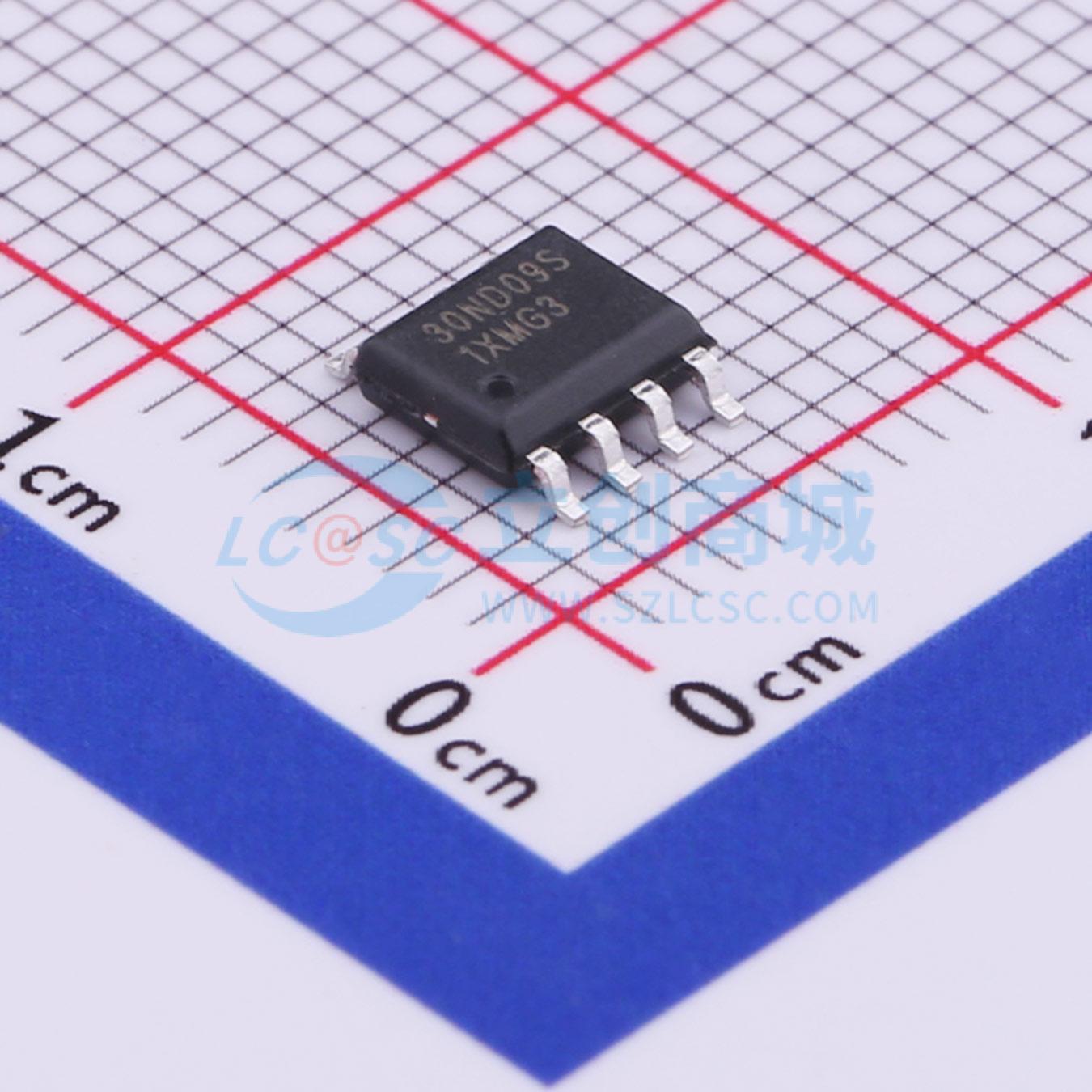

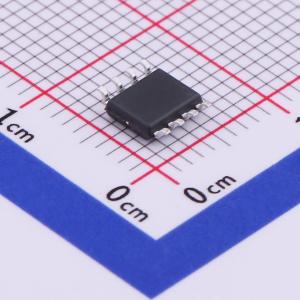

温馨提醒：图片仅供参考，商品以实物为准
NCE30ND09S
2个N沟道 耐压:30V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术和设计，提供出色的导通电阻RDS(ON)和低栅极电荷，可用于多种应用
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE30ND09S
- 商品编号
- C502842
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 17mΩ@4.5V,4A | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 17.5nC@15V | |
| 输入电容(Ciss) | 1.21nF@15V | |
| 反向传输电容(Crss) | 105pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE30ND09S采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
- VDS = 30V，ID = 9A
- 当VGS = 10V时，RDS(ON) < 12mΩ
- 当VGS = 4.5V时，RDS(ON) < 17mΩ
- 高密度单元设计，实现超低导通电阻
- 具备完整的雪崩电压和电流特性
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
