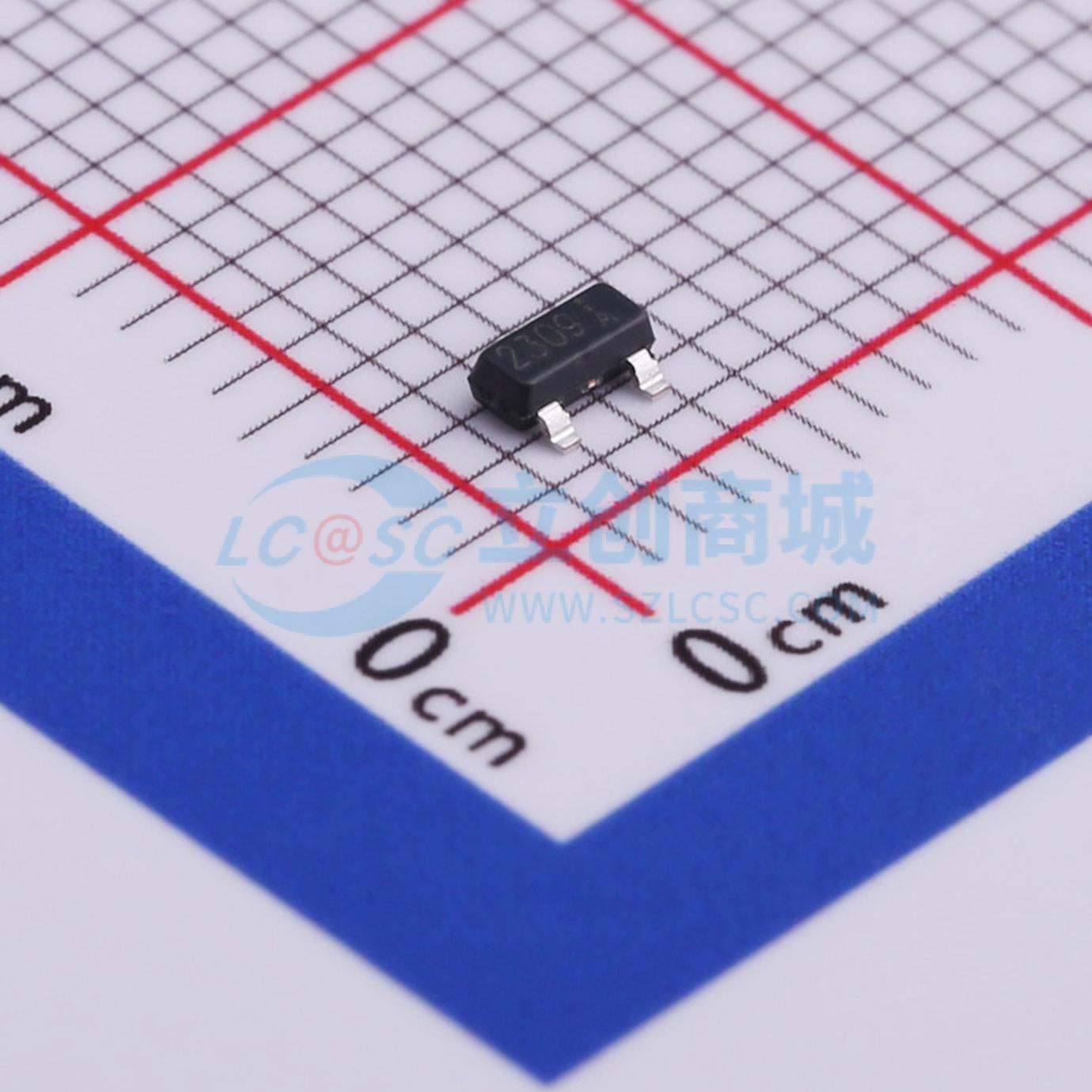

温馨提醒：图片仅供参考，商品以实物为准
NCE2309
1个P沟道 耐压:60V 电流:1.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术和设计，提供低栅极电荷和出色的导通电阻。该器件非常适合用作负载开关或用于PWM应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE2309
- 商品编号
- C502865
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 1.6A | |
| 导通电阻(RDS(on)) | 190mΩ@10V,1.5A | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.6V | |
| 栅极电荷量(Qg) | 14.3nC | |
| 输入电容(Ciss) | 370pF@30V | |
| 反向传输电容(Crss) | 5pF@30V | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE2309采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合用作负载开关或用于PWM应用。
商品特性
- 漏源电压VDS = -60V，漏极电流ID = -1.6A
- 在栅源电压VGS = -10V时，导通电阻RDS(ON) < 190 mΩ
- 高密度单元设计，实现超低导通电阻Rdson
- 具备完整的雪崩电压和电流特性
- 采用散热性能良好的封装
应用领域
- 负载开关-PWM应用
