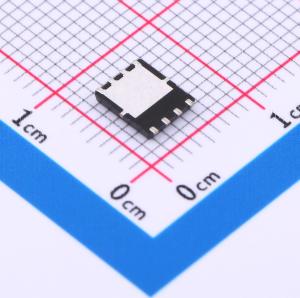

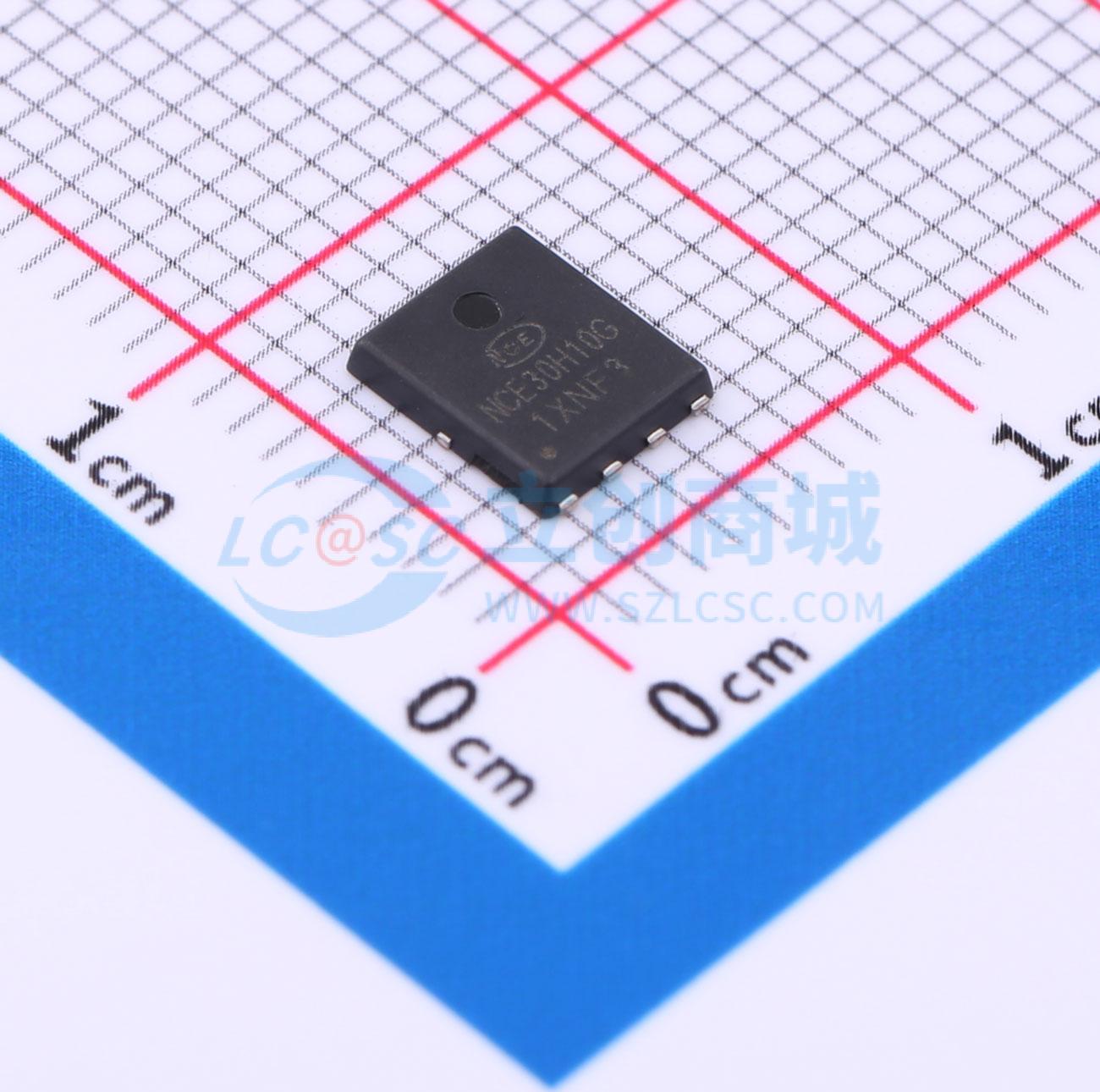

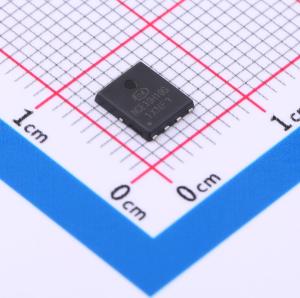

NCE30H10G
1个N沟道 耐压:30V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术和设计，提供出色的导通电阻RDS(ON)和低栅极电荷，可用于各种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE30H10G
- 商品编号
- C502869
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 1.9mΩ@10V | |
| 耗散功率(Pd) | 65W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 115nC@15V | |
| 输入电容(Ciss) | 6.268nF | |
| 反向传输电容(Crss) | 563pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE30ND07S采用先进的沟槽技术和设计，可提供极低的栅极电荷和出色的漏源导通电阻。它可用于多种应用场景。
商品特性
- VDS = 30V, ID = 100A
- R D S (ON) = 1.9mΩ(典型值)@ V G S = 10V
- R D S (ON) = 2.9mΩ(典型值)@ V G S = 4.5V
- 高密度单元设计,实现超低 RDS(on)
- 极低的导通电阻RDS(ON)
- 高 EAS 下具有良好的稳定性和一致性
- 工作温度达150 °C
- 无铅引脚镀层
应用领域
-DC/DC转换器-适用于高频开关和同步整流
