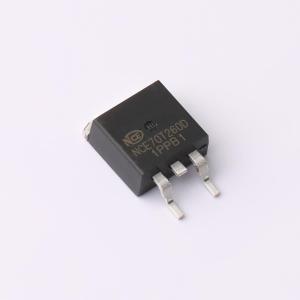

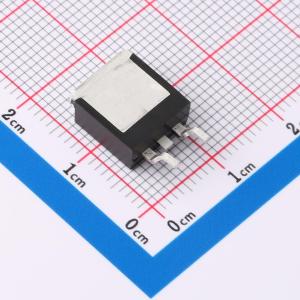

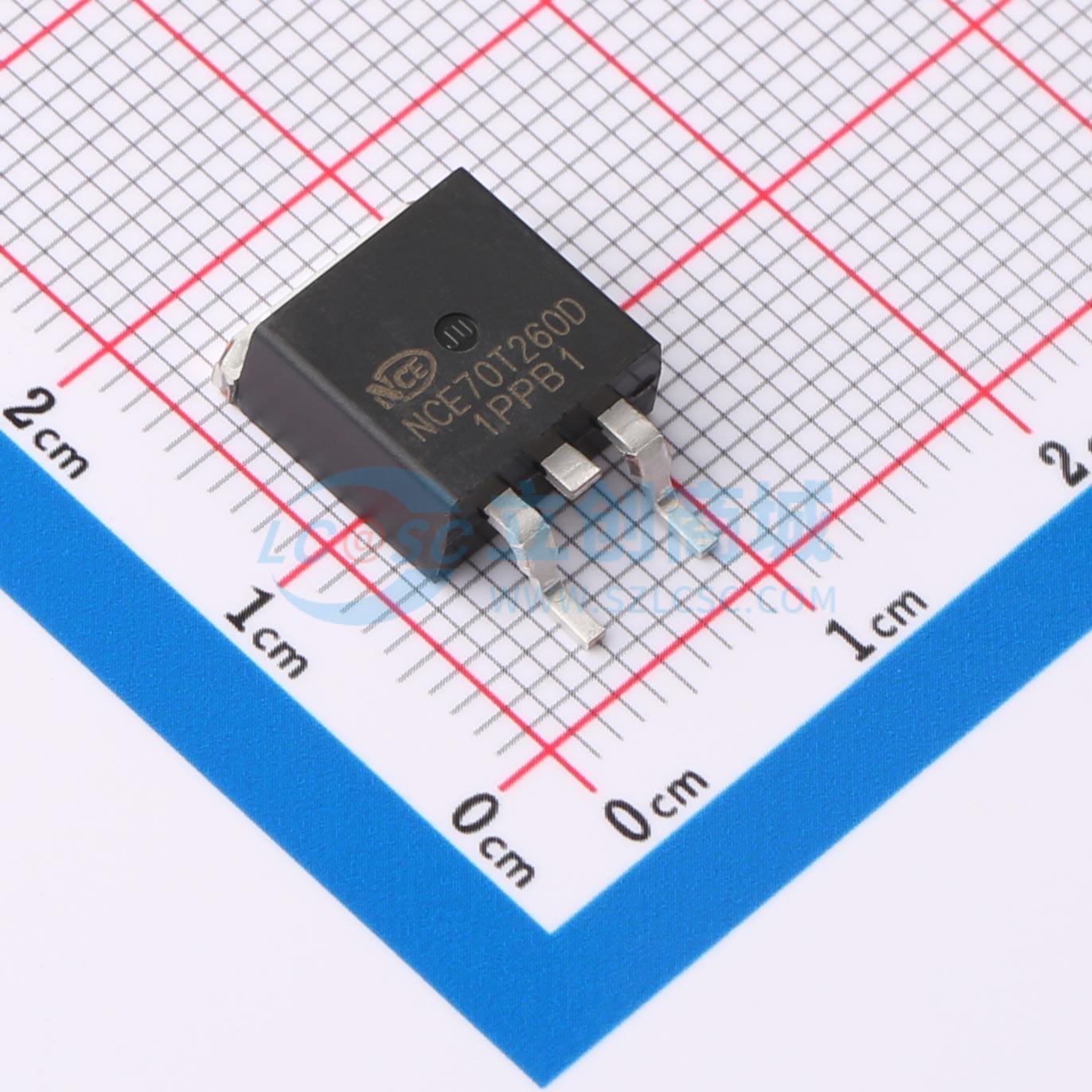

NCE70T260D
N沟道超结功率MOSFET II
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件采用先进的沟槽栅极超结技术和设计，可提供出色的导通电阻 (RDS(ON)) 和低栅极电荷。此超结 MOSFET 符合行业对功率因数校正 (PFC)、AC/DC 电源转换和工业电源应用的 AC-DC 开关电源 (SMPS) 要求。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE70T260D
- 商品编号
- C502890
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 2.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 260mΩ@10V | |
| 耗散功率(Pd) | 131W | |
| 阈值电压(Vgs(th)) | 3.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24.7nC@10V | |
| 输入电容(Ciss) | 1.21nF | |
| 反向传输电容(Crss) | 0.2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 74pF |
商品概述
该系列器件采用先进的沟槽栅极超结技术和设计，可在低栅极电荷的情况下提供出色的 RDS(on)。这款超结 MOSFET 满足行业对功率因数校正 (PFC)、AC/DC 电源转换和工业电源应用的 AC-DC 开关电源 (SMPS) 要求。
商品特性
- 适用于高压器件的新技术
- 低导通电阻和低传导损耗
- 小封装
- 超低栅极电荷，降低驱动要求
- 100% 雪崩测试
- 符合 RoHS 标准
应用领域
- 功率因数校正 (PFC)
- 开关电源 (SMPS)
- 不间断电源 (UPS)
