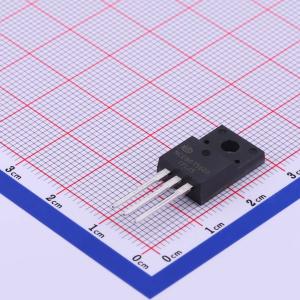

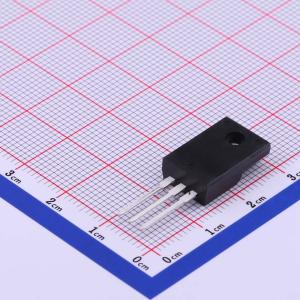

温馨提醒：图片仅供参考，商品以实物为准
NCE80T560F
1个N沟道 耐压:800V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件采用先进的沟槽栅超级结技术和设计，可实现低栅极电荷的优异导通电阻。此超级结MOSFET适用于行业AC-DC开关电源的PFC、AC/DC电源转换和工业电源应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE80T560F
- 商品编号
- C502907
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 480mΩ@10V,4A | |
| 耗散功率(Pd) | 33.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 1.39nF@50V | |
| 反向传输电容(Crss) | 0.3pF@50V | |
| 工作温度 | -55℃~+150℃ |
