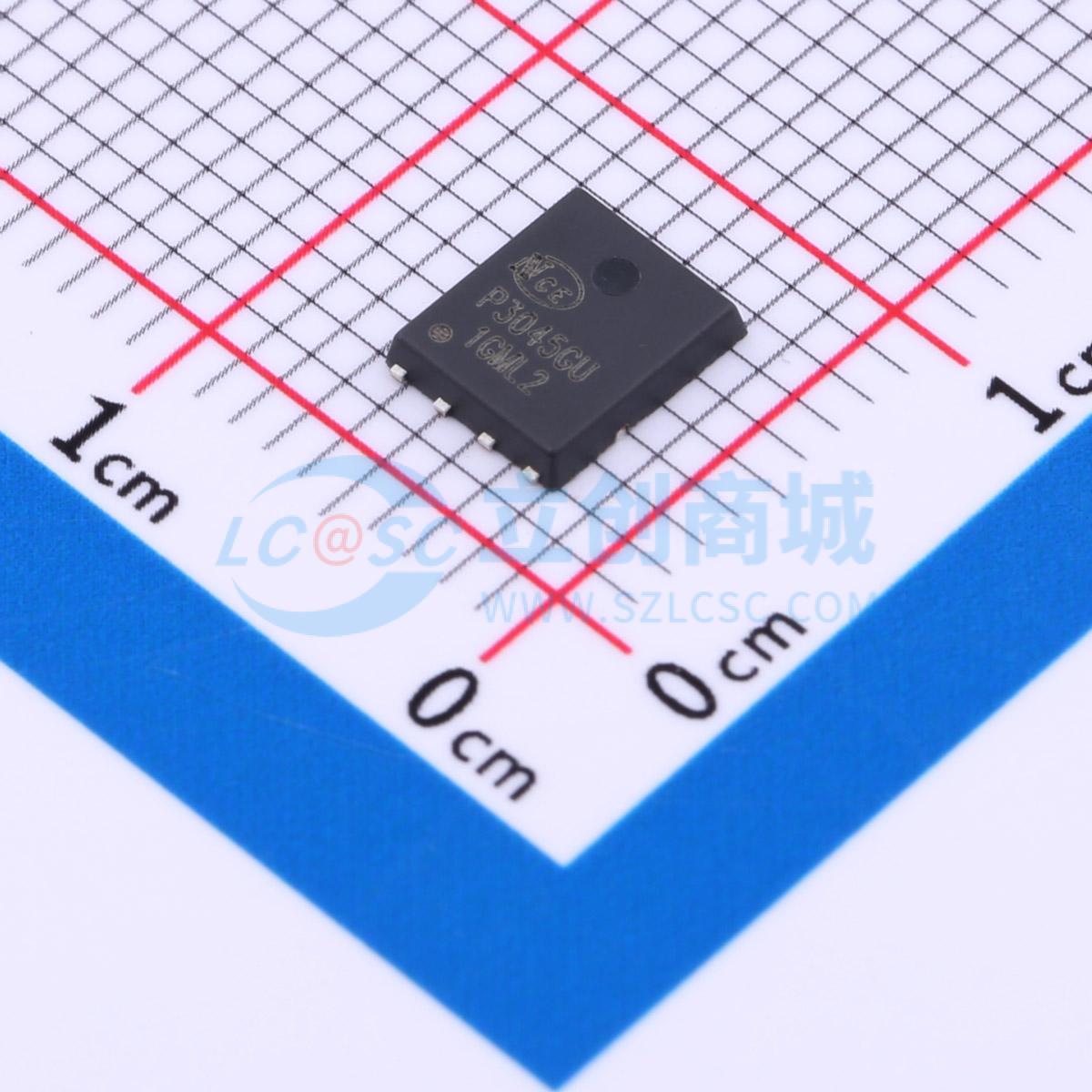

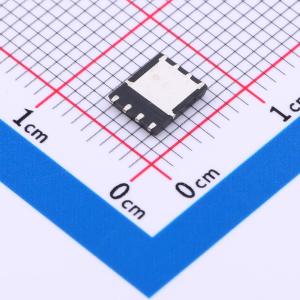

温馨提醒：图片仅供参考，商品以实物为准
NCEP3045GU
1个N沟道 耐压:30V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCEP3045GU采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP3045GU
- 商品编号
- C502962
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 5.8mΩ@10V | |
| 耗散功率(Pd) | 28W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 822pF | |
| 反向传输电容(Crss) | 15.3pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCEP40T15A采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻和栅极电荷极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 30V,ID = 45A
- RDS(ON) = 5.8mΩ(典型值),@ VGS=10V
- RDS(ON) = 8.0mΩ(典型值),@ VGS = 4.5V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数FOM)
- 极低的导通电阻RDS(ON)
- 工作温度可达150 °C
- 无铅引脚镀层
- 100%经过单脉冲雪崩耐量(UIS)测试
应用领域
-直流-直流转换器-适用于高频开关和同步整流
