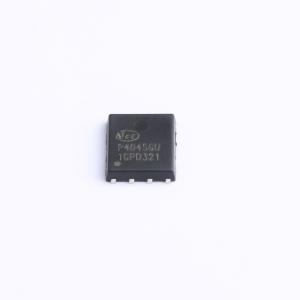

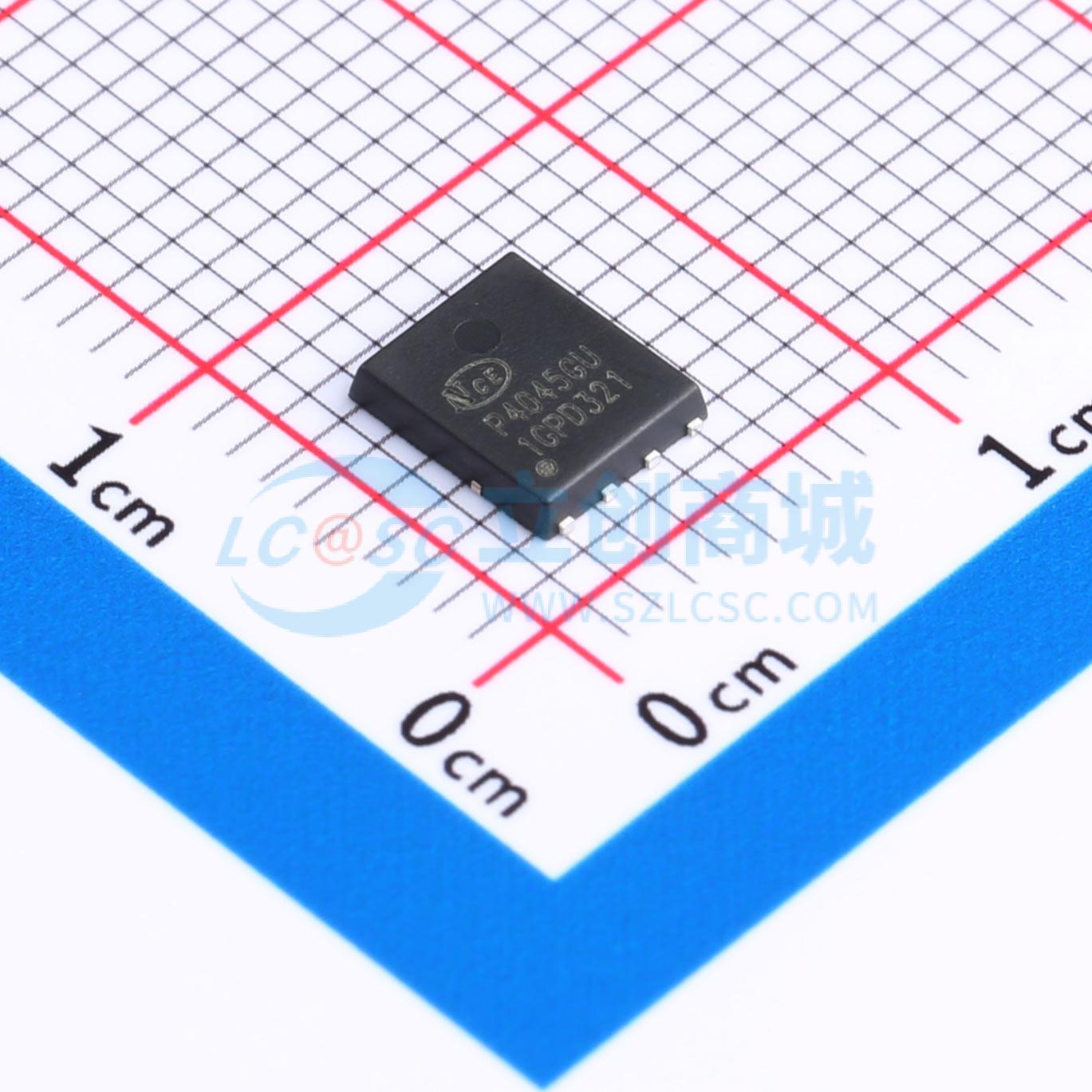

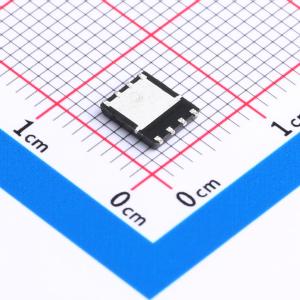

NCEP4045GU
1个N沟道 耐压:40V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCEP4045GU采用了超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的导通电阻Rds(on)和栅极电荷Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP4045GU
- 商品编号
- C502973
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 8.5mΩ@4.5V,20A | |
| 耗散功率(Pd) | 28W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 17.6nC | |
| 输入电容(Ciss) | 831pF@20V | |
| 反向传输电容(Crss) | 24pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCEP6090采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 漏源电压（VDS） = 60V，漏极电流（ID） = 90A
- 在栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 6.9mΩ（典型值：6.4mΩ）
- 出色的栅极电荷 × 漏源导通电阻（RDS(on)）乘积
- 极低的漏源导通电阻（RDS(on)）
- 无铅引脚镀层
- 100%进行了非钳位感性开关（UIS）测试
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流应用
