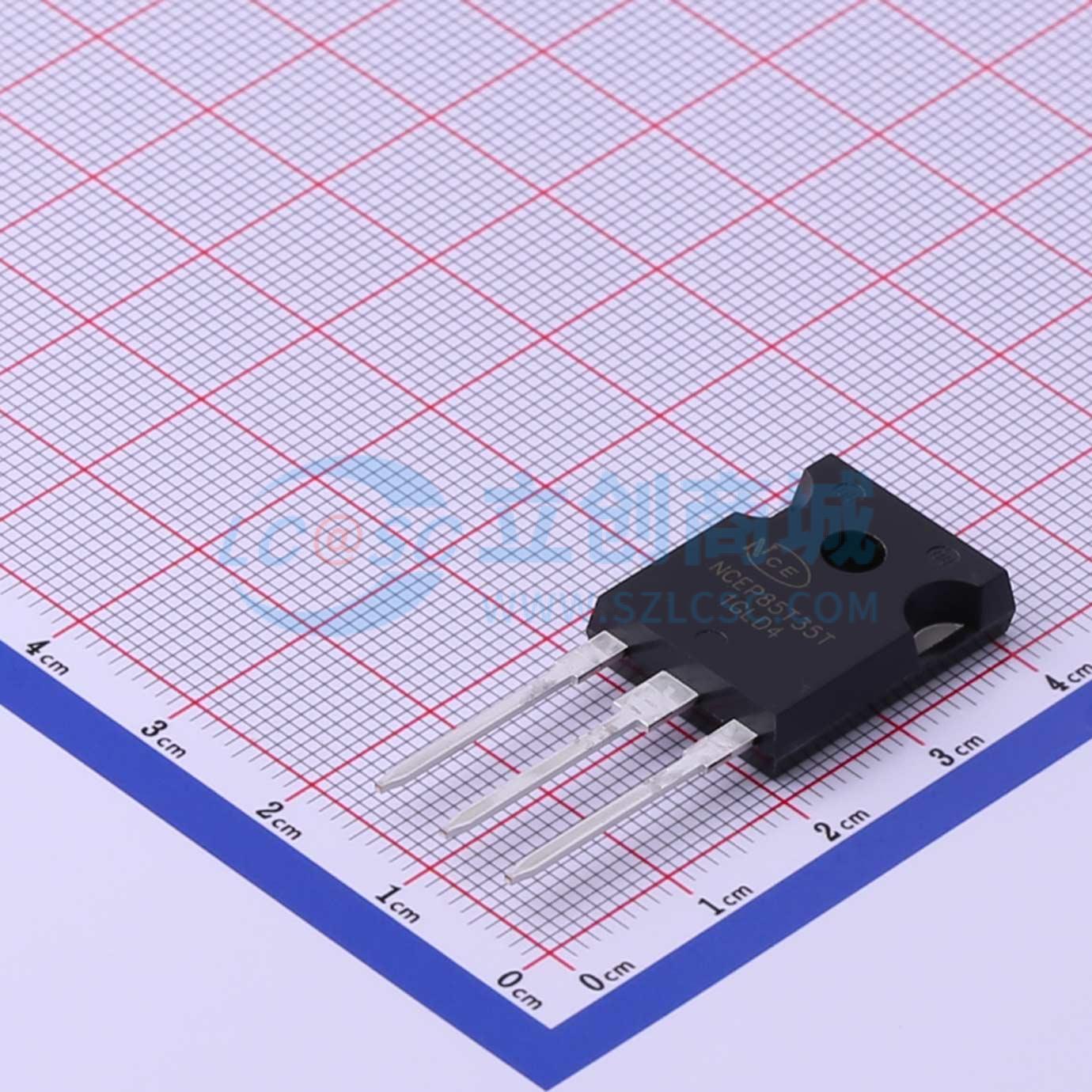

NCEP85T35T实物图

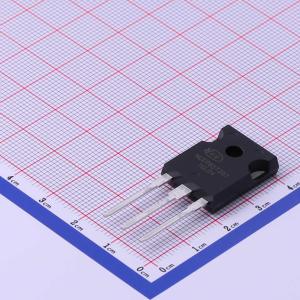

  • NCEP85T35T商品缩略图

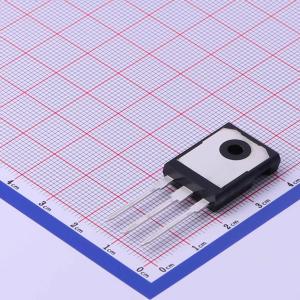

  • NCEP85T35T商品缩略图

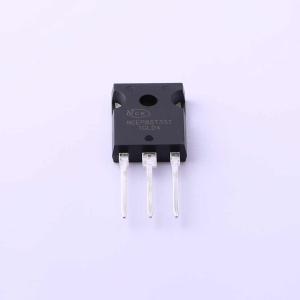

  • NCEP85T35T商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP85T35T

1个N沟道 耐压:85V 电流:350A

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
NCEP85T35T
商品编号
C503005
商品封装
TO-247​
包装方式
管装
商品毛重
7.91克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)85V
连续漏极电流(Id)350A
导通电阻(RDS(on))1.85mΩ@10V,175A
耗散功率(Pd)520W
属性参数值
阈值电压(Vgs(th))5V
栅极电荷量(Qg)324nC@10V
输入电容(Ciss)19.5nF@40V
反向传输电容(Crss)200pF@40V
工作温度-55℃~+175℃

商品概述

NCEP4065QU采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于漏源导通电阻(RDS(ON))和栅极电荷(Qg)极低,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。

商品特性

  • 漏源电压(VDS) = 40 V,漏极电流(ID) = 65 A
  • 栅源电压(VGS) = 10 V时,漏源导通电阻(RDS(ON)) = 2.2 mΩ(典型值)
  • 栅源电压(VGS) = 4.5 V时,漏源导通电阻(RDS(ON)) = 3.3 mΩ(典型值)
  • 出色的栅极电荷 × 漏源导通电阻(RDS(on))乘积(品质因数FOM)
  • 极低的导通电阻(RDS(on))
  • 工作温度可达150 °C
  • 无铅引脚镀层
  • 100%进行单脉冲雪崩耐量(UIS)测试!
  • 100%进行ΔVds测试!

应用领域

-DC/DC转换器-非常适合高频开关和同步整流应用

数据手册PDF
