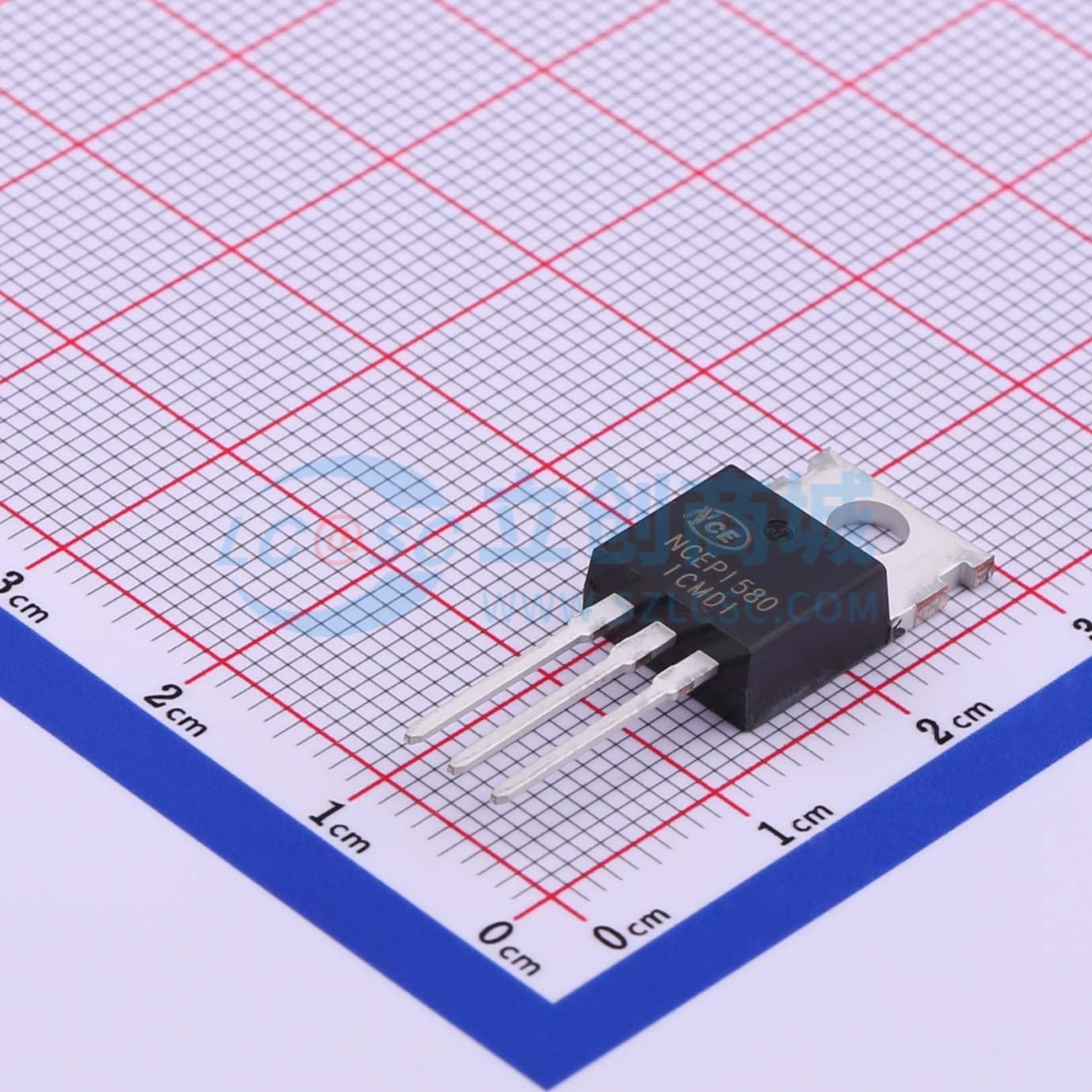

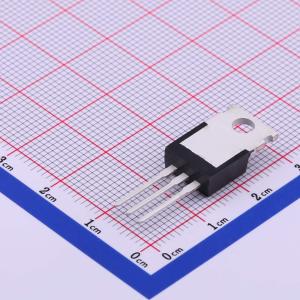

NCEP1580
1个N沟道 耐压:150V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用超级沟槽技术，该技术经过独特优化，可提供高效的高频开关性能。由于极低的导通电阻RDS(ON)和栅极电荷Qg的组合，导通和开关功率损耗均降至最低。适用于高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP1580
- 商品编号
- C503033
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 12.5mΩ@10V,40A | |
| 耗散功率(Pd) | 210W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 44.1nC@75V | |
| 输入电容(Ciss) | 3.2nF@75V | |
| 反向传输电容(Crss) | 17.9pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCEP1505S采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻（RDS(ON)）和栅极电荷（Qg）极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 漏源电压（VDS） = 150V，漏极电流（ID） = 5.1A
- 栅源电压（VGS） = 10V时，漏源导通电阻（RDS(ON)） < 65 mΩ（典型值：55 mΩ）
- 出色的栅极电荷×漏源导通电阻（RDS(on)）乘积（品质因数FOM）
- 极低的导通电阻RDS(on)
- 工作温度达150°C
应用领域
-直流-直流转换器和离线式UPS-高压同步整流器-硬开关和高频电路-不间断电源
