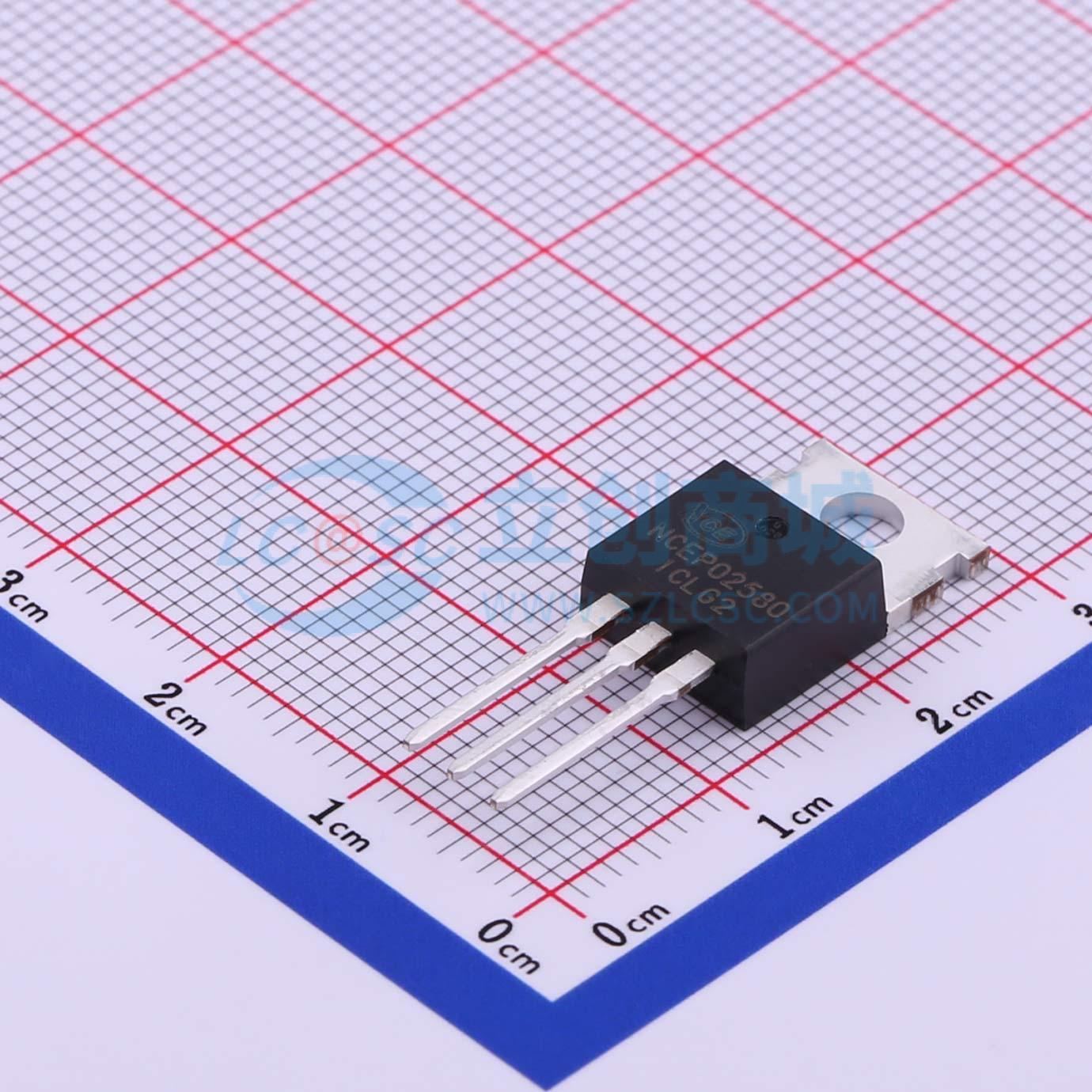

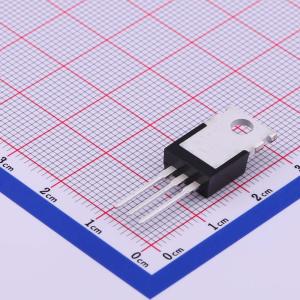

NCEP02580
1个N沟道 耐压:250V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用超级沟槽技术，该技术经过独特优化，可提供高效的高频开关性能。由于极低的导通电阻RDS(ON)和栅极电荷Qg的组合，导通和开关功率损耗均降至最低。该器件适用于高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP02580
- 商品编号
- C503039
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 250V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 18.5mΩ@10V,40A | |
| 耗散功率(Pd) | 300W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 76.7nC@125V | |
| 输入电容(Ciss) | 5.4nF@125V | |
| 反向传输电容(Crss) | 12pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
CJAB25P03采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通状态漏源电阻（RDS(ON)）。它可用于各种应用场景。
商品特性
- 高密度单元设计，实现超低导通状态漏源电阻（RDS(ON)）
- 雪崩电压和电流特性完全表征
- 具有高单脉冲雪崩能量（EAS），稳定性和一致性良好
应用领域
-电池和负载开关
