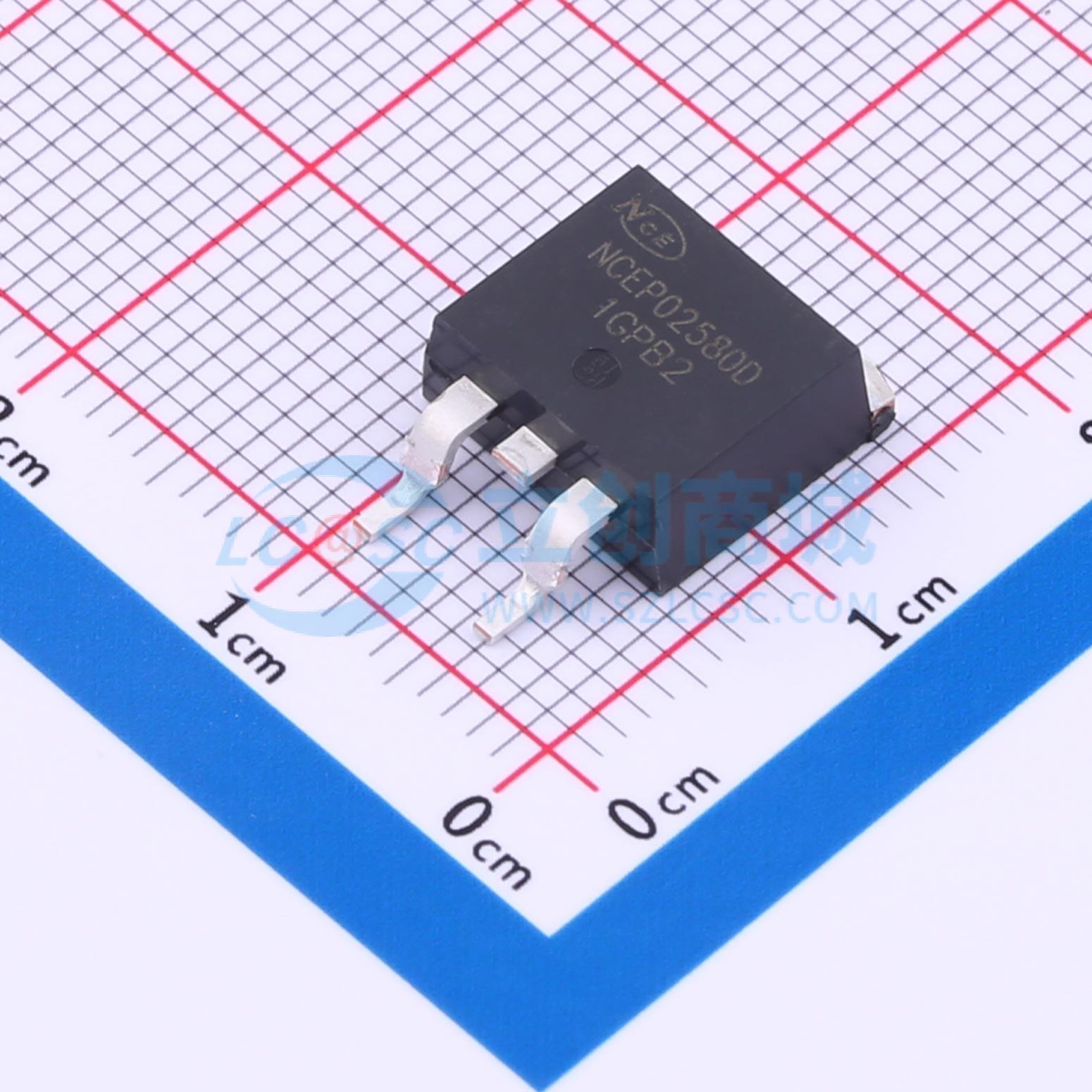

NCEP02580D实物图

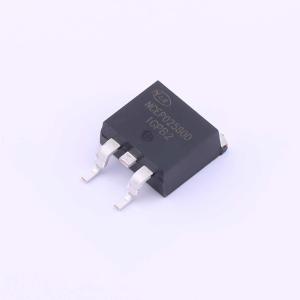

  • NCEP02580D商品缩略图

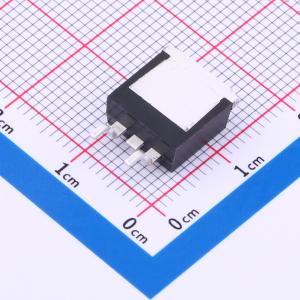

  • NCEP02580D商品缩略图
  • NCEP02580D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP02580D

1个N沟道 耐压:250V 电流:80A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCEP02580D采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于RDS(ON)和Q₉极低,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
商品型号
NCEP02580D
商品编号
C503041
商品封装
TO-263-2L​
包装方式
编带
商品毛重
2.035克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)250V
连续漏极电流(Id)80A
导通电阻(RDS(on))18.5mΩ@10V,40A
耗散功率(Pd)300W
属性参数值
阈值电压(Vgs(th))4.5V
栅极电荷量(Qg)76.7nC@125V
输入电容(Ciss)5.4nF@125V
反向传输电容(Crss)12pF
工作温度-55℃~+175℃

商品概述

该系列器件采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于漏源导通电阻 (RDS(ON)) 和栅极电荷 (Qg) 极低,传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。

商品特性

  • 漏源电压 (VDS) = 150 V,漏极电流 (ID) = 70 A
  • 栅源电压 (VGS) = 10 V 时,漏源导通电阻 (RDS(ON)) = 13.5 mΩ(典型值)
  • 出色的栅极电荷 × 漏源导通电阻 (RDS(on)) 乘积(品质因数)
  • 极低的导通电阻 (RDS(on))
  • 工作温度 175 °C
  • 无铅引脚镀层
  • 100% 进行了单脉冲雪崩耐量测试!
  • 100% 进行了 ΔVds 测试!

应用领域

-DC/DC 转换器-非常适合高频开关和同步整流
