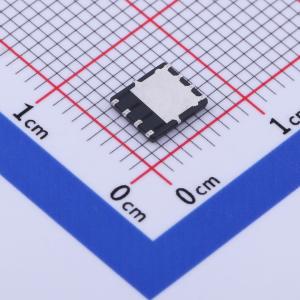

温馨提醒：图片仅供参考，商品以实物为准
NCEP068N10G
1个N沟道 耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用超级沟槽 II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的导通电阻 RDS(ON) 和栅极电荷 Qg 的组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP068N10G
- 商品编号
- C503061
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 6.1mΩ@10V | |
| 耗散功率(Pd) | 105W | |
| 阈值电压(Vgs(th)) | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 3.6nF | |
| 反向传输电容(Crss) | 19.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 335pF |
商品特性
- VDS = 100V, ID = 85A
- RDS(ON) = 6.1mΩ (典型值) @ VGS = 10V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数)
- 极低的导通电阻RDS(ON)
- 工作温度 150°C
- 无铅引脚镀层
- 100%经过UIS测试!
- 100%经过ΔVds测试!
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流
