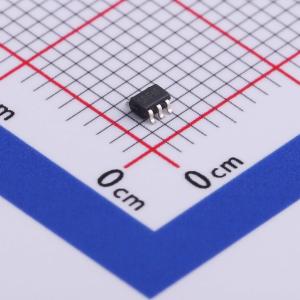

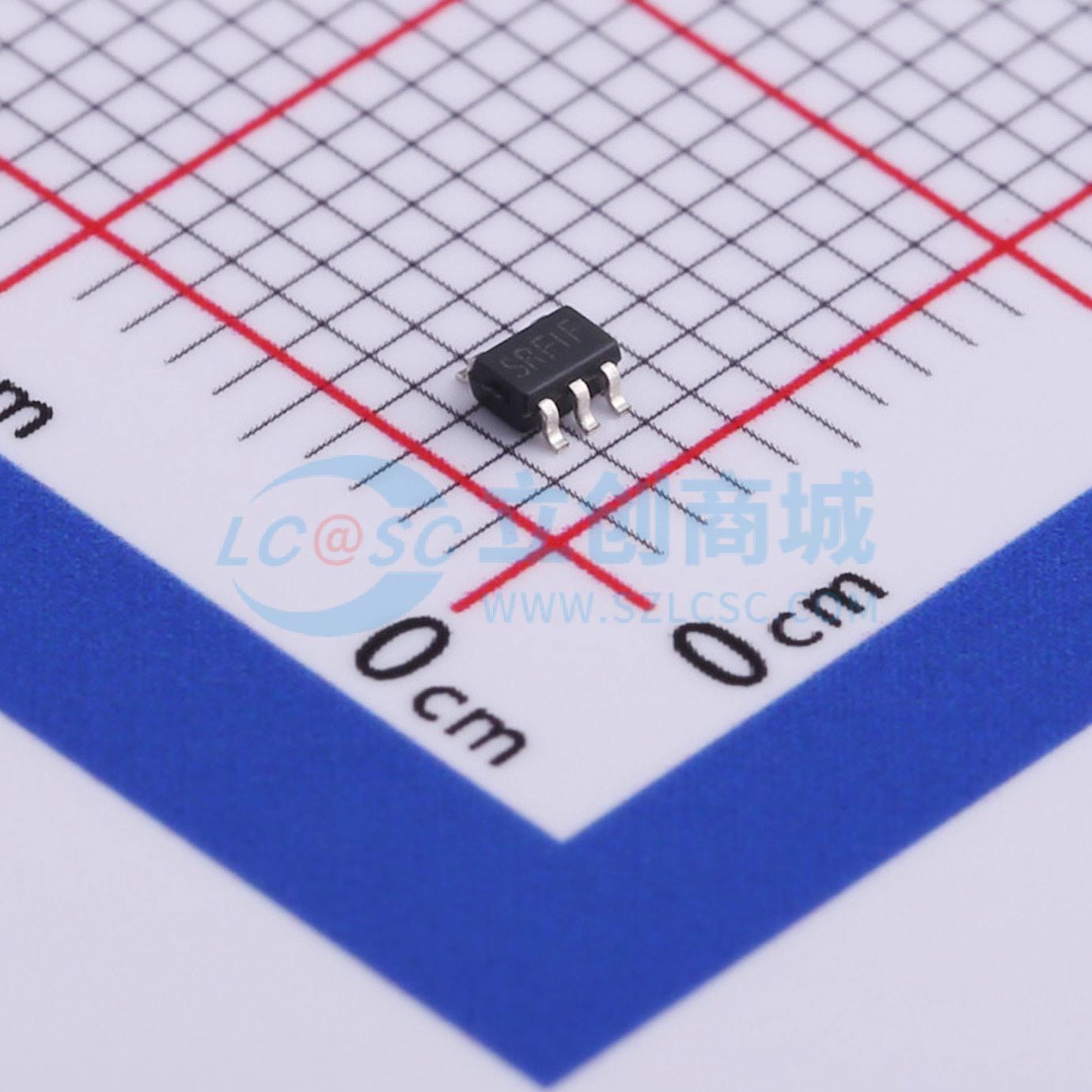

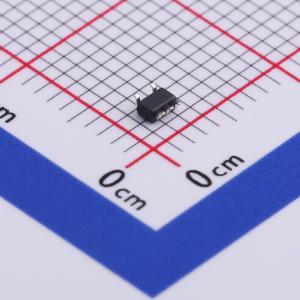

温馨提醒：图片仅供参考，商品以实物为准
SGM2036-ADJYC5G/TR
ADJ 输入5.5V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品为低功耗、低压差CMOS线性稳压器，工作输入电压范围为1.6V至5.5V，可提供高达300mA的输出电流，是低电压、低功耗应用的理想选择。低接地电流使其适用于电池供电的电源系统，此外，该产品还具有低压差电压，可延长便携式电子产品的电池寿命。对于需要安静电压源的系统，如RF应用，该产品的低输出噪声和高电源抑制比（PSRR）具有优势。其他特性包括10mA逻辑控制关断模式、短路电流限制和热关断保护。该产品具有自动放电功能，可在禁用状态下快速对输出电压进行放电。该产品提供绿色UTDFN-1x1-4L、SOT-23-5和SC70-5封装，工作环境温度范围为-40°C至 + 85°C。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM2036-ADJYC5G/TR
- 商品编号
- C503226
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 82dB@(217Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 20uA | |
| 噪声 | 75uVrms | |
| 特性 | 过热保护；带使能；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SGM2036系列为低功耗、低压差CMOS线性稳压器，输入电压范围为1.6V至5.5V，输出电流最高可达300mA。它们是低电压、低功耗应用的理想选择。低接地电流使该器件适用于电池供电的电源系统。SGM2036系列还具有低压差电压，可延长便携式电子设备的电池使用寿命。需要安静电压源的系统，如射频应用，将受益于SGM2036系列的低输出噪声和高电源抑制比（PSRR）。 其他特性包括10nA逻辑控制关断模式、短路限流和热关断保护。 SGM2036具有自动放电功能，可在禁用状态下快速释放VOUT。 SGM2036提供绿色UTDFN-1×1-4L、SOT-23-5和SC70-5封装。工作环境温度范围为-40°C至+85°C。
商品特性
- 低压差电压
- 热过载保护
- 内置折返保护电路
- 20μA低电源电流
- 10nA逻辑控制关断
- 1.6V至5.5V输入电压范围
- 固定输出电压：0.8V、0.9V、1.0V、1.05V、1.1V、1.2V、1.3V、1.35V、1.5V、1.8V、1.85V、2.1V、2.2V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V、3.6V、4.2V、4.4V和5.0V
- 0.8V至5.0V可调输出电压
- 快速自动放电功能
- 300mA输出电流
- 高输出电压精度
- 快速启动时间
- -40°C至+85°C工作温度范围
- 提供绿色UTDFN-1×1-4L、SOT-23-5和SC70-5封装
应用领域
- 蜂窝电话
- 无绳电话
- PCMCIA卡
- 调制解调器
- MP3播放器
- 手持仪器
- 掌上电脑
- 电子记事本
- 便携式/电池供电设备
