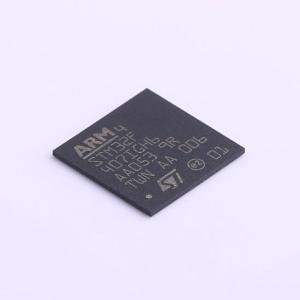

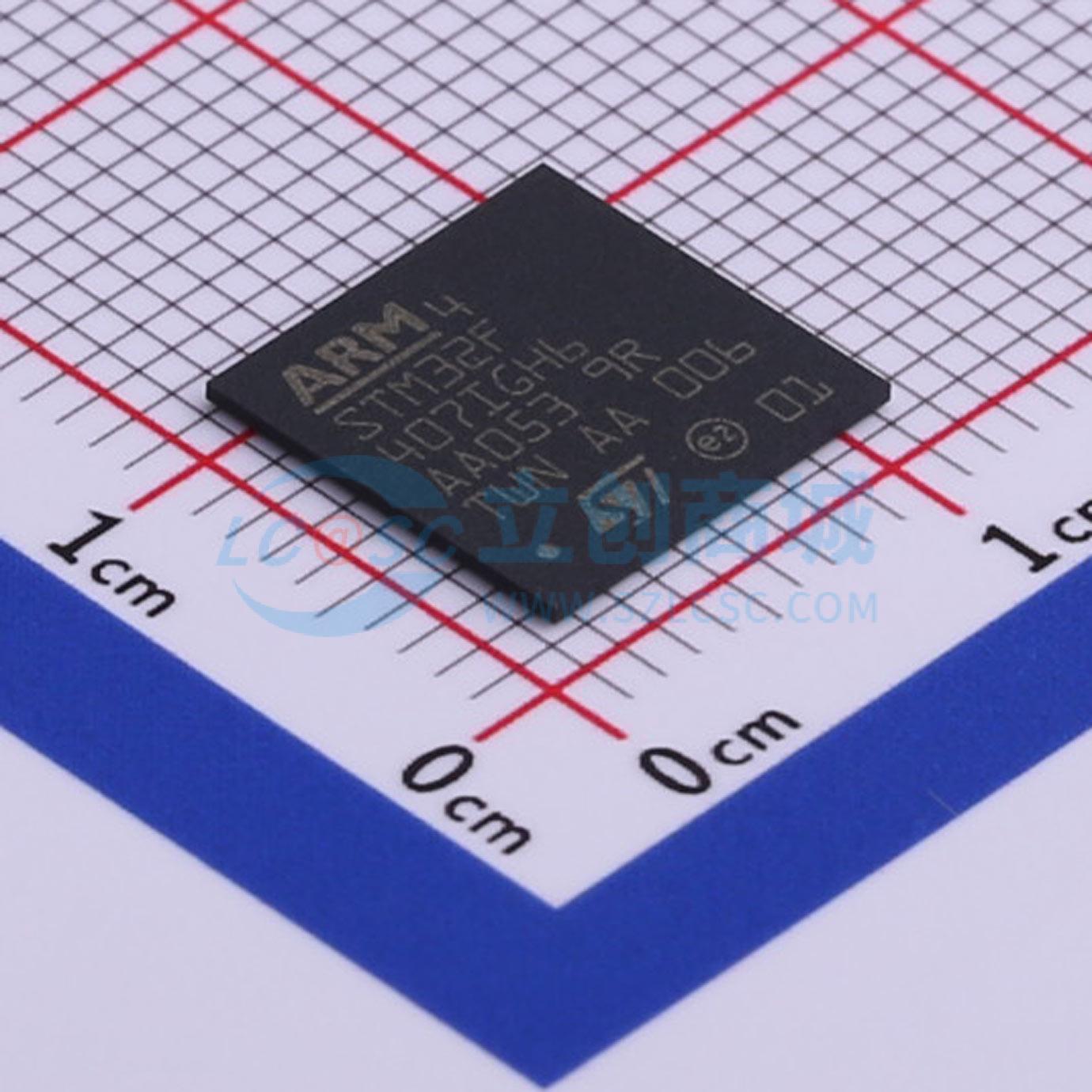

STM32F407IGH6

带DSP和FPU的高性能基础系列ARM Cortex-M4 MCU，具有1 MB Flash、168 MHz CPU、ART加速器、以太网和FSMC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：核心：ARM 32位Cortex-M4 CPU，带FPU和自适应实时加速器（ART Accelerator），允许从闪存零等待状态执行，频率高达168 MHz，具备内存保护单元，210 DMIPS / 1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。存储器：高达1 Mbyte的闪存。高达(192 + 4)Kbytes的SRAM，包括64 Kbyte的CCM（核心耦合内存）数据RAM。灵活的静态内存控制器，支持Compact Flash、SRAM、PSRAM、NOR和NAND存储器。 LCD并行接口，支持8080/6800模式。时钟、复位和电源管理：1.8 V至3.6 V应用电源和I/O。POR、PDR、PVD和BOR。4至26 MHz晶体振荡器
品牌名称: ST(意法半导体)
商品型号: STM32F407IGH6
商品编号: C503071
商品封装: UFBGA-201
包装方式: 托盘
商品毛重: 0.07克(g)

商品参数

商品概述

该产品是一款基于ARM 32位Cortex-M4 CPU且带有FPU的微控制器，具备自适应实时加速器（ART Accelerator），可从闪存实现零等待执行，频率最高达168 MHz，包含内存保护单元，性能为210 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），并支持DSP指令。

商品特性

内存：最多1MB闪存；最多192+4KB SRAM（含64KB CCM数据RAM）；灵活静态内存控制器支持Compact Flash、SRAM、PSRAM、NOR和NAND内存
LCD并行接口，支持8080/6800模式
时钟、复位和电源管理：1.8V至3.6V应用电源和I/O；POR、PDR、PVD和BOR；4至26MHz晶体振荡器；内部16MHz工厂校准RC（1%精度）；32kHz RTC振荡器带校准；内部32kHz RC带校准
低功耗操作：睡眠、停止和待机模式；VBAT电源支持RTC、20×32位备份寄存器+可选4KB备份SRAM
模拟功能：3×12位2.4MSPS ADC（最多24通道，三通道交错模式下7.2MSPS）；2×12位DAC
通用DMA：16流DMA控制器带FIFO和突发支持
封装：LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、WLCSP90（4.223×3.969mm）、UFBGA176（10×10mm）
定时器：最多17个定时器，包括最多12个16位和2个32位定时器（最高168MHz），每个带最多4个IC/OC/PWM或脉冲计数器和正交编码器输入
调试模式：串行线调试（SWD）和JTAG接口；Cortex-M4嵌入式跟踪宏单元
I/O端口：最多140个带中断能力的I/O端口，最多136个高速I/O（最高84MHz），最多138个5V耐受I/O
通信接口：最多15个通信接口，包括最多3个I2C接口（SMBus/PMBus）、最多4个USART/2个UART（10.5Mbit/s，ISO7816接口、LIN、IrDA、调制解调器控制）、最多3个SPI（42Mbit/s，2个带复用全双工I2S通过内部音频PLL或外部时钟实现音频级精度）、2个CAN接口（2.0B Active）、SDIO接口
高级连接：USB2.0全速设备/主机/OTG控制器带片上PHY；USB2.0高速/全速设备/主机/OTG控制器带专用DMA、片上全速PHY和ULPI；10/100以太网MAC带专用DMA，支持IEEE1588v2硬件、MII/RMII
摄像头接口：8至14位并行摄像头接口（最高54MB/s）
其他：96位ID；RTC（亚秒级精度，硬件日历）；真随机数生成器；CRC计算单元

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	168MHz
	CPU位数	32 Bit
	程序存储容量	1MB
	程序存储器类型	FLASH
	RAM容量	192KB

	属性	参数值
	EEPROM容量	-
	I/O数量	140
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
