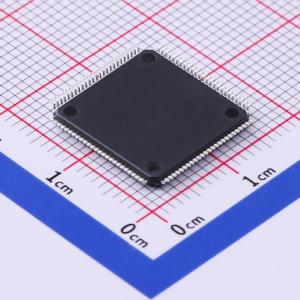

STM32F469VGT6
带DSP和FPU的高性能高级系列ARM Cortex-M4 MCU，具有1 MB Flash、180 MHz CPU、ART加速器、Chrom-ART加速器、TFT、带SDRAM的FMC、双QSPI、TFT和MIPI-DSI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：32位Cortex-M4 CPU带FPU，自适应实时加速器（ART AcceleratorTM）允许从闪存执行零等待状态，频率高达180 MHz，有MPU，225 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。 存储器：高达2 MB的闪存，分为两个存储体，支持读写同时进行；高达384 + 4 KB的SRAM，包括64 KB的CCM（核心耦合内存）数据RAM；灵活的外部内存控制器，数据总线高达32位，支持SRAM、PSRAM、SDRAM/LPSDR、SDRAM、闪存NOR/NAND；双闪存模式，Quad-SPI接口。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F469VGT6
- 商品编号
- C503095
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 180MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 384KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 71 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Arm®Cortex®-M4 32位微控制器+浮点运算单元，225DMIPS，最高2MB闪存/384+4KB内存，USB OTG高速/全速，以太网，灵活外部内存控制器，双Quad-SPI，图形加速器，相机接口，LCD-TFT和MIPI DSI
商品特性
- 核心：Arm®32位Cortex®-M4 CPU带浮点运算单元，自适应实时加速器（ART Accelerator™）支持从闪存零等待状态执行，频率最高180MHz，内存保护单元，225 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），以及数字信号处理指令
- 内存：最高2MB闪存（分为两个存储区支持边读边写）；最高384+4KB静态随机存取存储器（含64KB内核耦合内存数据RAM）；灵活外部内存控制器（最高32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR、SDRAM、闪存NOR/NAND）；双闪存模式Quad-SPI接口
- 图形：Chrom-ART Accelerator™（DMA2D）图形硬件加速器，以最小CPU负载实现增强型图形用户界面；LCD并行接口（8080/6800模式）；LCD TFT控制器（支持最高XGA分辨率）；MIPI®DSI主机控制器（支持最高720p 30Hz分辨率）
- 时钟、复位和电源管理：1.7V至3.6V应用电源和I/O；上电复位、掉电复位、可编程电压监测和欠压复位；4至26MHz晶体振荡器；内部16MHz工厂校准RC（精度1%）；32kHz振荡器（用于带校准的实时时钟）；内部32kHz带校准RC
- 低功耗：睡眠、停止和待机模式；VBAT电源（用于实时时钟、20×32位备份寄存器+可选4KB备份静态随机存取存储器）
- 3×12位、2.4MSPS模数转换器（最高24通道，三重交错模式下7.2MSPS）；2×12位数模转换器
- 通用直接内存访问：16流直接内存访问控制器（带FIFO和突发支持）
- 最高17个定时器：最高12个16位和2个32位定时器（最高180MHz，每个含最多4个输入捕获/输出比较/脉冲宽度调制或脉冲计数器及正交编码器输入）；2个看门狗和系统滴答定时器
- 封装类型：LQFP100（14×14mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、LQFP208（28×28mm）、UFBGA169（7×7mm）、UFBGA176（10×10mm）、TFBGA216（13×13mm）、WLCSP168
- 调试模式：SWD和JTAG接口；Cortex®-M4跟踪宏单元™
- 最高161个带中断能力的I/O端口：最高157个高速I/O（最高90MHz）；最高159个5V耐受I/O
- 最高21个通信接口：最高3×I2C接口（SMBus/PMBus）；最高4个USART和4个UART（11.25Mbit/s，ISO7816接口、LIN、IrDA、调制解调器控制）；最高6个SPI（45Mbits/s，2个带复用全双工I2S，通过内部音频锁相环或外部时钟实现音频级精度）；1×SAI（串行音频接口）；2×CAN（2.0B Active）；SDIO接口
- 高级连接：USB2.0全速设备/主机/OTG控制器（带片上物理层）；USB2.0高速/全速设备/主机/OTG控制器（带专用直接内存访问、片上全速物理层和ULPI）；专用USB电源轨（支持片上物理层在整个微控制器电源范围内运行）；10/100以太网媒体访问控制器（带专用直接内存访问，支持IEEE1588v2硬件、MII/RMII）
- 8至14位并行相机接口（最高54MB/s）
- 真随机数生成器
- CRC计算单元
- 实时时钟：亚秒级精度，硬件日历
- 96位ID
