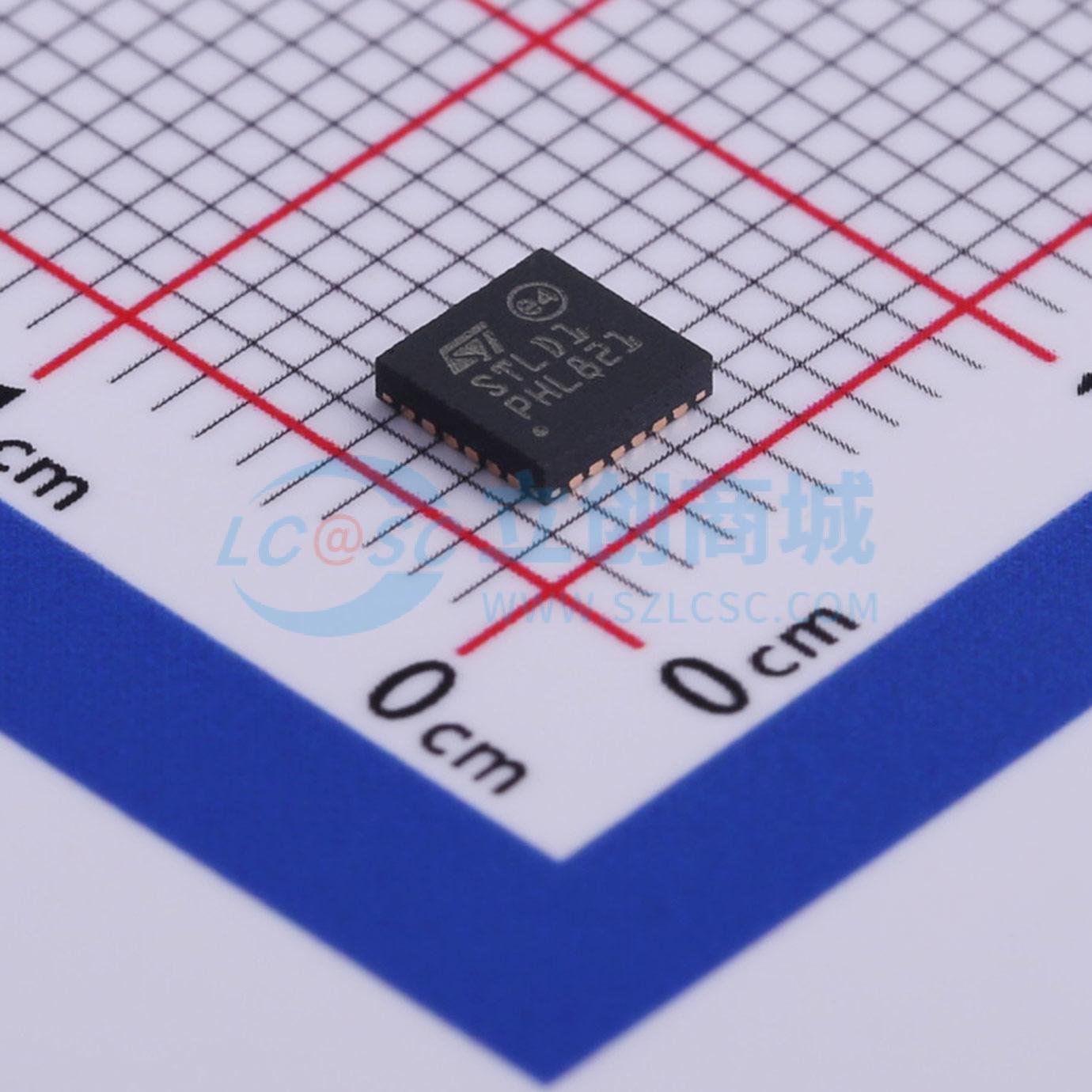

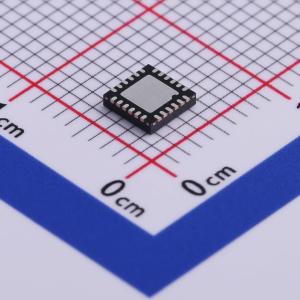

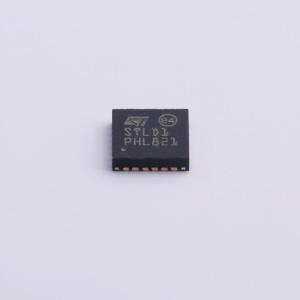

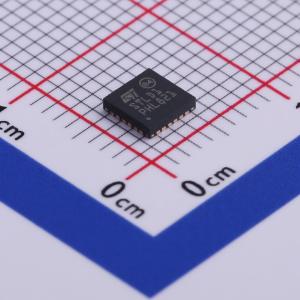

温馨提醒：图片仅供参考，商品以实物为准
STLD1TR
适用于电力线通信的低失真、大电流双路功率放大器，具备高线性度和外部可配置拓扑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电力线通信双线驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STLD1TR
- 商品编号
- C503096
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.074克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 8V~18V | |
| 元件数 | 2 | |
| 每个元件位数 | 2 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | STLD1 | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 850uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 输出使能 |
商品概述
STLD1线路驱动器是一款低失真、高电流双功率放大器，专为电力线通信应用设计，其高输出电流可驱动交流电力线负载。该器件采用单8-18V电源供电，可提供高达1.5 ARMS的输出电流，以及18V峰峰值单端/36V峰峰值差分的输出电压摆幅。STLD1具有极低的输出阻抗（典型配置下低至0.1Ω），确保向5Ω至100Ω的极低阻抗负载高效传输功率。该器件具有极低的带内和带外双音互调失真（IM3）以及极高的无杂散动态范围（SFDR），可保证满足CENELEC、ARIB和FCC的发射要求。此外，它还具备热关断和电流检测输出功能。
商品特性
- 双线路驱动器，适用于差分或单端配置；单端输出范围可达18V峰峰值，差分输出范围可达36V峰峰值
- 极高的线性度，符合EMC要求
- 外部可配置功率放大器拓扑；最大电流可达1.5 ARMS；内置过热保护
- 适用于任何窄带电力线通信（PLC）应用；采用QFN24（4x4x1 mm）封装
- 工作温度范围为-40℃至+105℃
应用领域
- 智能计量、智能电网和物联网应用
- 适用于符合CENELEC、FCC和ARIB法规的应用设计
