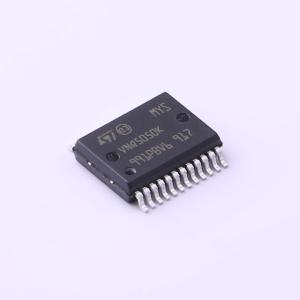

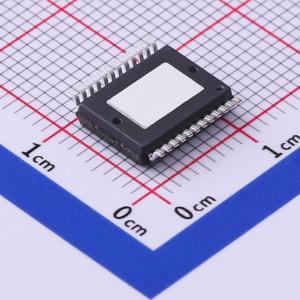

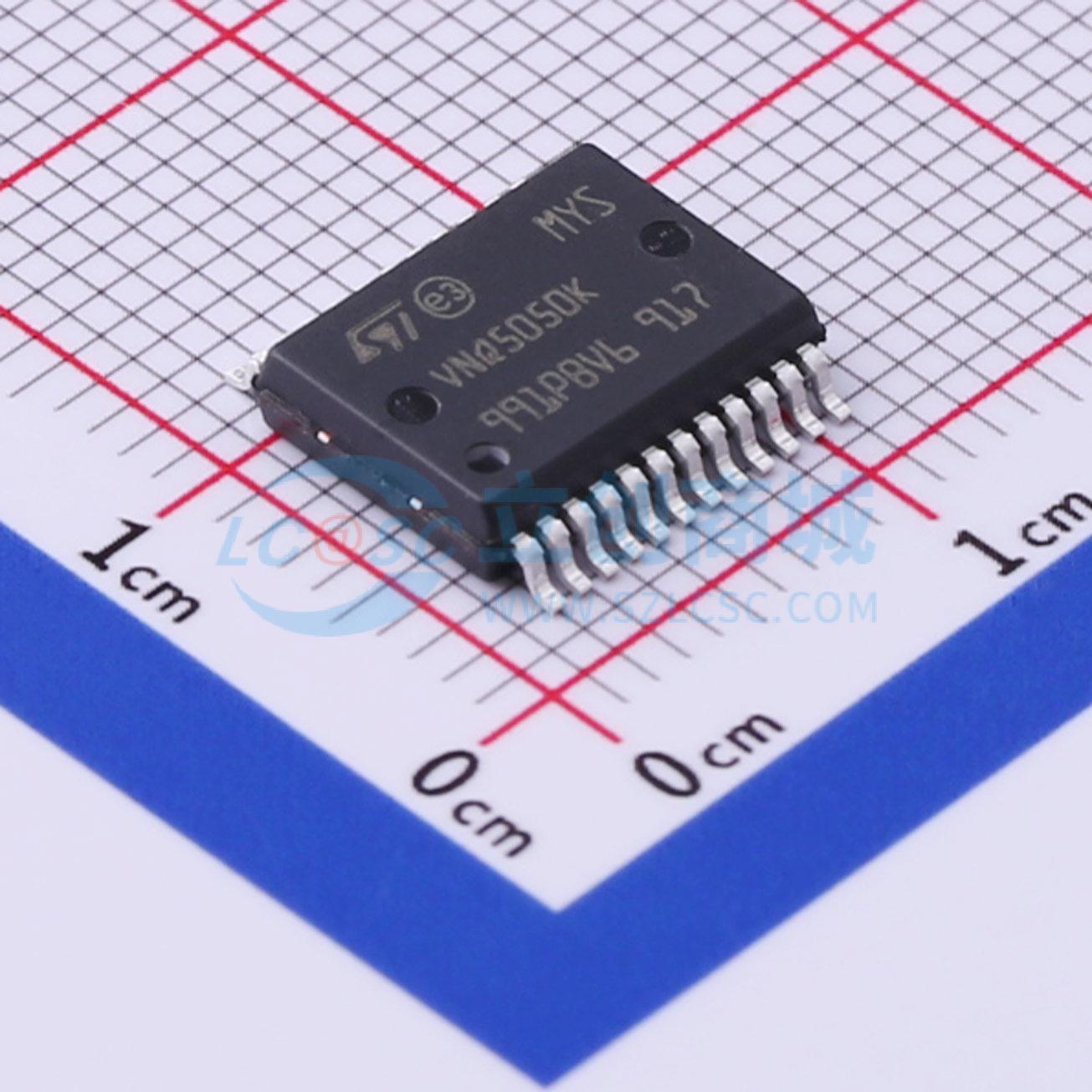

VNQ5050KTR-E
用于汽车应用的四通道高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持模拟电流感应的四通道高侧驱动器，用于汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNQ5050KTR-E
- 商品编号
- C503098
- 商品封装
- SOP-24-EP-300mil
- 包装方式
- 编带
- 商品毛重
- 0.592克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 13.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~36V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
VNQ5050K-E 是一种使用STMicroelectronics VIPower M0-5技术制造的单片设备。它用于驱动一侧连接到地的电阻性或电感性负载。活动VCC引脚电压钳位保护设备免受低能量尖峰的影响（参见ISO7637瞬态兼容性表）。
当STAT_DIS悬空或被拉低时，该设备可以在导通和关断状态下检测开路负载状态。在关断状态下，可以检测输出短接到Vcc的情况。
当STAT_DIS被拉高时，STATUS引脚处于高阻抗状态。
输出电流限制功能在过载条件下保护设备。在长时间过载情况下，设备会将耗散功率限制在安全水平，直到热关断干预。带有自动重启功能的热关断允许设备在故障条件消失后恢复正常操作。
应用领域
- 所有类型的阻性、感性和容性负载
