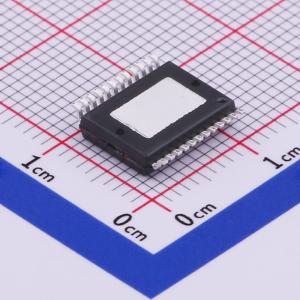

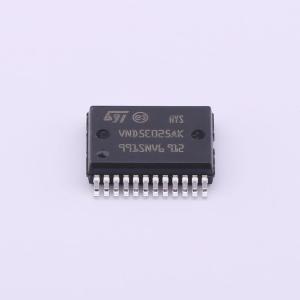

VND5E025AKTR-E

描述: 支持模拟电流感应的双通道高侧驱动器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VND5E025AKTR-E
商品编号: C503079
商品封装: SOP-24-EP-300mil
包装方式: 编带
商品毛重: 0.597克(g)

商品参数

商品概述

VND5E025AK-E 是一款双通道高端驱动器，采用ST专有的VIPower M0-5技术制造，并封装在小巧的PowerSSO-24中。该设备设计用于驱动12V汽车接地负载，提供保护、诊断功能以及与任何微控制器兼容的3V和5V CMOS接口。

该设备集成了先进的保护功能，如负载电流限制、通过功率限制进行的涌流和过载主动管理、带有自动重启功能的过温关断以及过电压主动钳位。每个输出通道都配有一个专用的模拟电流检测引脚，以提供增强的诊断功能，包括通过功率限制指示快速检测过载和对地短路、过温指示、对VCC短路诊断以及开路负载检测（通态和断态）。通过将CS_DIS引脚拉高，可以禁用整个设备的电流检测和诊断反馈，以便与其他类似设备共享外部检测电阻。

应用领域

所有类型的阻性、感性和容性负载
适用于LED驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	43A
	工作电压	4.5V~28V
	导通电阻	25mΩ
	工作温度	-40℃~+150℃
