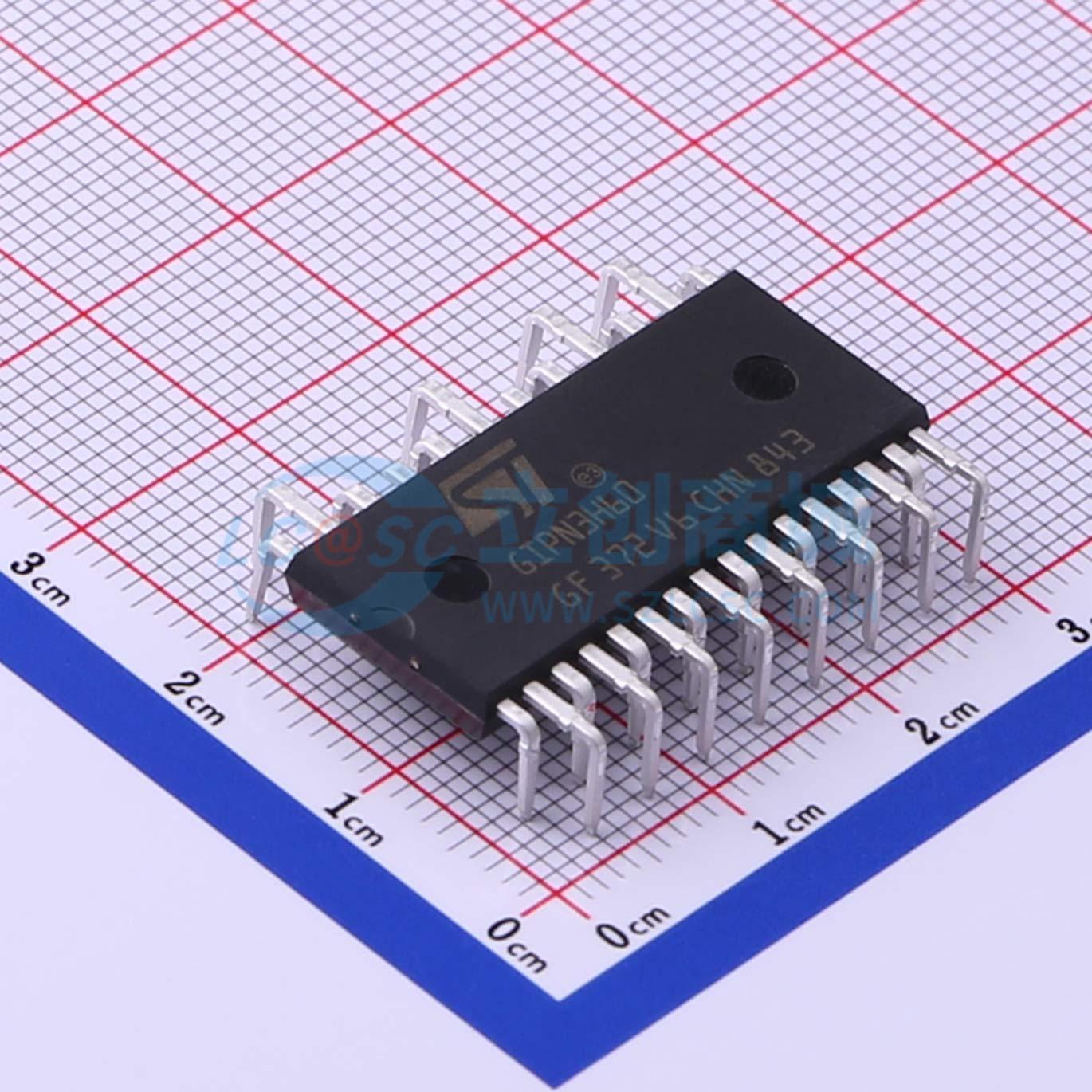

温馨提醒：图片仅供参考，商品以实物为准
STGIPN3H60
STGIPN3H60
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM-nano小型低损耗智能模块IPM，3 A、600 V 3相IGBT逆变器桥
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGIPN3H60
- 商品编号
- C503091
- 商品封装
- DIP-26
- 包装方式
- 管装
- 商品毛重
- 6.616克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 3A | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V | |
| 开关频率 | 25kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1000Vrms | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 29.15mm | |
| 宽度 | 12.45mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护；带使能 |
商品概述
这个智能功率模块采用简洁耐用的设计实现紧凑、高性能的交流电机驱动。它由六个带续流二极管的IGBT和三个用于栅极驱动的半桥HVIC组成，通过优化的开关速度提供低电磁干扰（EMI）特性。封装针对内置电机应用或其他装配空间有限的低功率应用优化了热性能和紧凑性。该IPM包含一个完全未承诺的运算放大器和一个可用于设计快速高效保护电路的比较器。
商品特性
- 3A、600V三相IGBT逆变器桥，包含栅极驱动控制IC和续流二极管
- 优化低电磁干扰
- V_CE(sat)具有负温度系数
- 3.3V、5V、15V CMOS/TTL输入比较器，带迟滞和下拉/上拉电阻
- 欠压锁定
- 内部bootstrap二极管
- 互锁功能
- 关断功能
- 用于过热和过流故障保护的比较器
- 用于高级电流检测的运算放大器
- 优化引脚布局便于电路板设计
- 配备三个半桥IC栅极驱动器，集成故障检测比较器
- 比较器的反相输入连接内部电压基准V_REF，同相输入引脚（CIN）可连接外部分流电阻用于电流监测
- 故障时直接禁用U输出，V和W IC栅极驱动器的关断取决于外部SD电路的RC值，该值决定禁用时间
- 关断时间计算公式：t_A ≅ τ_A · ln((V_off - V_on)/(V_il - V_on))，t_B ≅ τ_B · ln((V_il - V_off)/(V_ih - V_off))；τ_A ≅ R_ON_OD · C_SD；τ_B = (R_SD // R_PD_SD // ×R_NTC) · C_SD；V_on ≅ (R_ON_OD / (R_ON_OD + R_SD)) · V_bias；V_off = [(R_PD_SD // ×R_NTC) / ((R_PD_SD // ×R_NTC) + R_SD)] · V_bias
应用领域
- 三相电机驱动逆变器
- 洗碗机
- 冰箱压缩机
- 空调风扇
- 排水和循环泵
