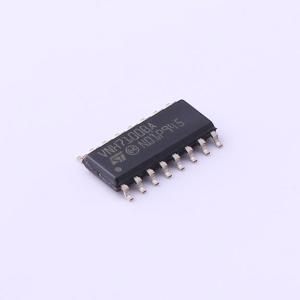

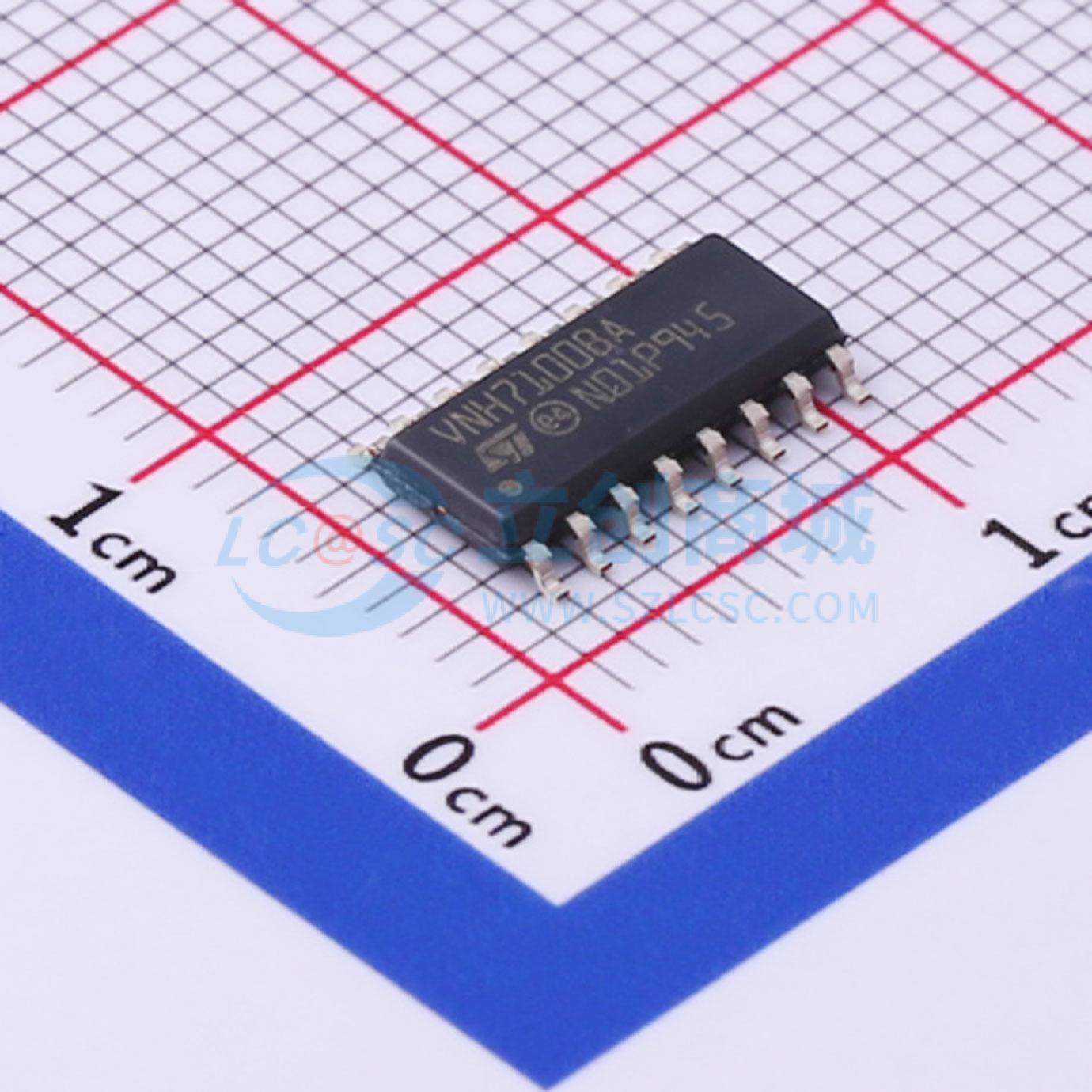

VNH7100BASTR
15A 有刷直流电机驱动芯片 28V
- 描述
- 汽车级全集成H桥电机驱动
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNH7100BASTR
- 商品编号
- C503078
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.224494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 15A | |
| 峰值电流 | - | |
| 工作电压 | 4V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 100mΩ | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
该器件是一款全桥电机驱动器，适用于多种汽车应用。器件包含双单片高边驱动器和两个低边开关。两个开关均采用成熟的专有VIPower M0技术，该技术可在同一裸片上高效集成真正的功率MOSFET与智能信号/保护电路。三个裸片组装在SO-16N封装的电隔离引线框架上。此外，其完全对称的机械设计有助于提升板级制造性。输入信号INA和INB可直接连接微控制器，以选择电机方向和制动状态。SEL0引脚可用于向微控制器传递MultiSense上的信息。MultiSense引脚通过提供与电机电流成比例的电流来监控电机电流。PWM频率高达20kHz，可在所有可能条件下控制电机速度。在所有情况下，PWM引脚处于低电平状态时会关闭LSA和LSB开关。
商品特性
- AEC-Q100认证
- 输出电流：15A
- 3V CMOS兼容输入
- 欠压关断
- 过压钳位
- 热关断
- 交叉传导保护
- 电流和功率限制
- 极低待机功耗
- 防接地丢失和VCC丢失保护
- PWM工作频率高达20kHz
- MultiSense诊断功能：模拟电机电流反馈、输出对地短路检测、热关断指示、关断状态开路负载检测、输出对VCC短路检测
- 输出防对地短路和对VCC短路
- 待机模式
- 半桥操作
- 封装：ECOPACK®
应用领域
- 多种汽车应用
