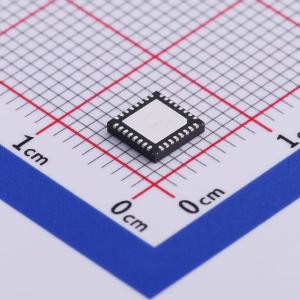

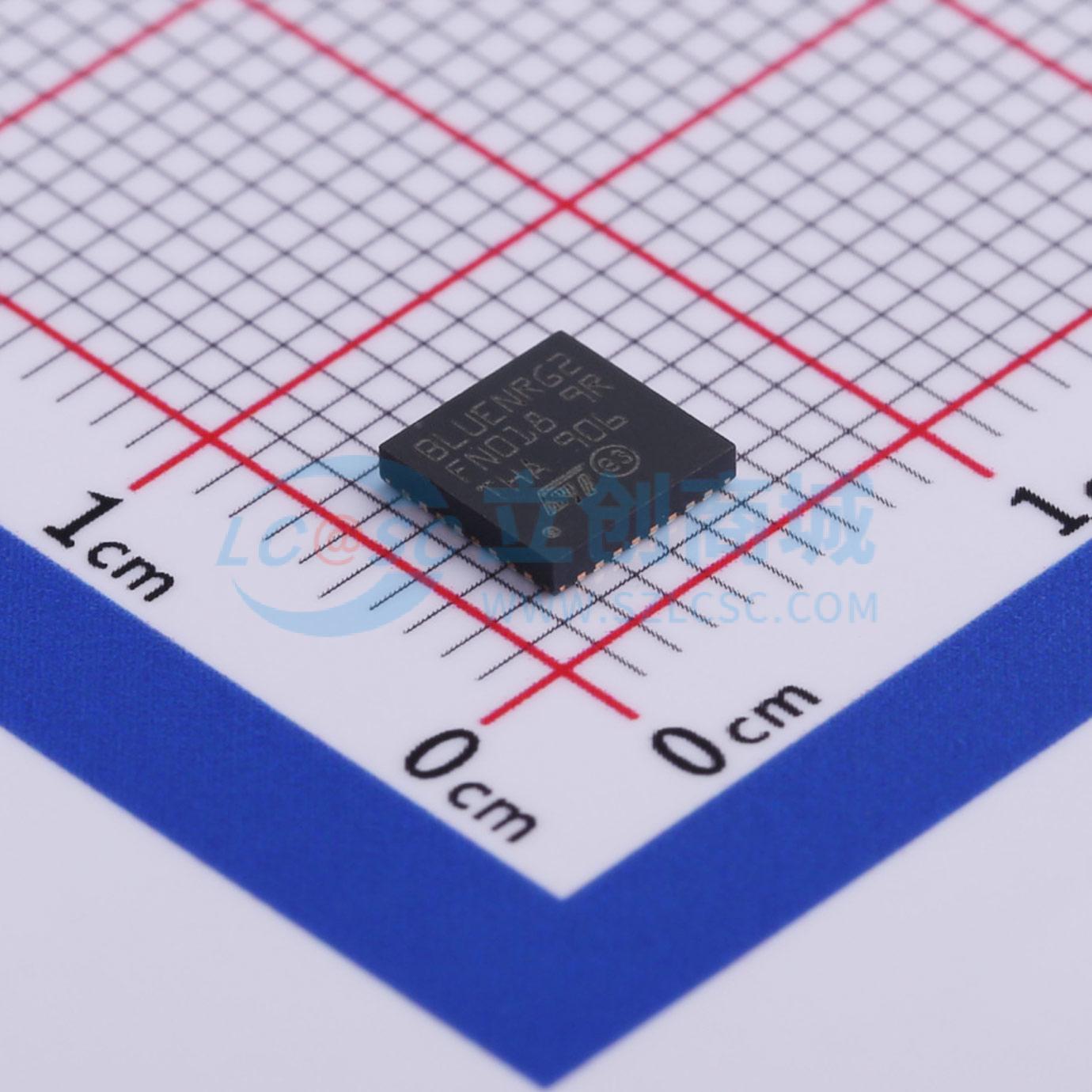

BLUENRG-232
蓝牙低功耗无线系统级芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 蓝牙低功耗无线单芯片
- 品牌名称
- ST(意法半导体)
- 商品型号
- BLUENRG-232
- 商品编号
- C503075
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.4835GHz | |
| 接口类型 | I2C；UART；SPI | |
| 工作电压 | 1.7V~3.6V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 8dBm | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 8.3mA | |
| 灵敏度 | - | |
| 接收电流 | - | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 收发器 |
商品概述
BlueNRG-2是一款超低功耗的蓝牙低功耗（BLE）单模片上系统，符合蓝牙规范。 BlueNRG-2扩展了屡获殊荣的BlueNRG网络处理器的功能，允许使用嵌入式Cortex M0运行用户应用代码。 BlueNRG-2包含256 kB的可编程闪存、24 kB带保持功能的静态RAM（两个12 kB存储体）以及SPI、UART、I²C标准通信接口外设。它还具备多功能定时器、看门狗、实时时钟（RTC）和直接内存访问（DMA）控制器。 有一个模数转换器（ADC）可用于与模拟传感器接口，并读取集成电池电压传感器的测量值。还有一个数字滤波器可用于处理脉冲密度调制（PDM）流。 BlueNRG-2具备与BlueNRG无线电相同出色的射频（RF）性能，集成的高效直流-直流（DC-DC）转换器保持了同样的超低功耗特性，但BlueNRG-2降低了BlueNRG睡眠模式下的电流消耗，进一步延长了应用的电池续航时间。 BlueNRG-2配套有一个蓝牙低功耗协议栈C库，提供以下功能： 主、从角色支持 通用访问配置文件（GAP）：中央、外设、观察者或广播者角色 属性协议（ATT）/通用属性配置文件（GATT）：客户端和服务器 安全管理器（SM）：隐私、认证和授权 逻辑链路控制和适配协议（L2CAP） 链路层：高级加密标准（AES）-128加密和解密 BlueNRG-2可配置为支持单芯片或网络处理器应用。 BlueNRG-2支持低功耗数据数据包长度扩展，符合蓝牙智能5.0版本。
商品特性
- 符合蓝牙5.0规范的蓝牙低功耗单模片上系统：主、从和多个同时角色
- 低功耗数据数据包长度扩展
- 工作电源电压：1.7至3.6 V
- 集成线性稳压器和直流-直流降压转换器
- 工作温度范围：-40 ℃至105 ℃
- 基于高性能、超低功耗Cortex-M0 32位架构内核
- 256 kB可编程闪存
- 24 kB带保持功能的RAM（两个12 kB存储体）
- 1个UART接口
- 1个SPI接口
- 2个I²C接口
- 14、15或26个通用输入输出（GPIO）引脚
- 2个多功能定时器
- 10位ADC
- 看门狗和RTC
- DMA控制器
- PDM流处理器
- 16或32 MHz晶体振荡器
- 32 kHz晶体振荡器
- 32 kHz环形振荡器
- 电池电压和温度传感器
- 最高+8 dBm可用输出功率（在天线连接器处）
- 出色的射频链路预算（最高96 dB）
- 精确的接收信号强度指示（RSSI）以实现功率控制
- 发射（TX）电流8.3 mA（@ -2 dBm，3.0 V）
- 蓝牙低功耗协议栈激活时（睡眠模式）电流消耗低至1 μA
- 有意法半导体（ST）配套的集成巴伦/滤波器芯片
- 平均广播电流消耗15.34 μA（广播间隔1000 ms）——使用230 mAh电池（CR2032）可续航1年8个月19天
- 平均连接电流消耗7.059 μA（连接间隔1000 ms）——使用230 mAh电池（CR2032）可续航3年10个月12天
- 适用于构建符合以下射频法规的应用：欧洲电信标准协会（ETSI）EN 300 328、EN 300 440、美国联邦通信委员会（FCC）联邦法规（CFR）第47部分第15节、日本无线电工业和商业协会（ARIB）STDT66
- 通过UART预编程引导加载程序
- QFN32、QFN48和WCSP34封装选项
应用领域
- 手表
- 健身、健康和运动
- 消费医疗
- 安全/接近感应
- 远程控制
- 家庭和工业自动化
- 辅助生活
- 手机外设
- 照明
- 个人电脑（PC）外设
