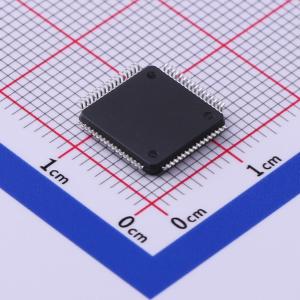

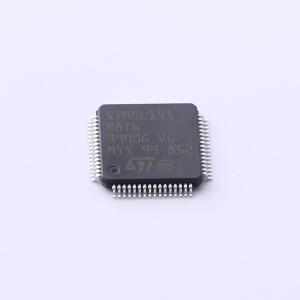

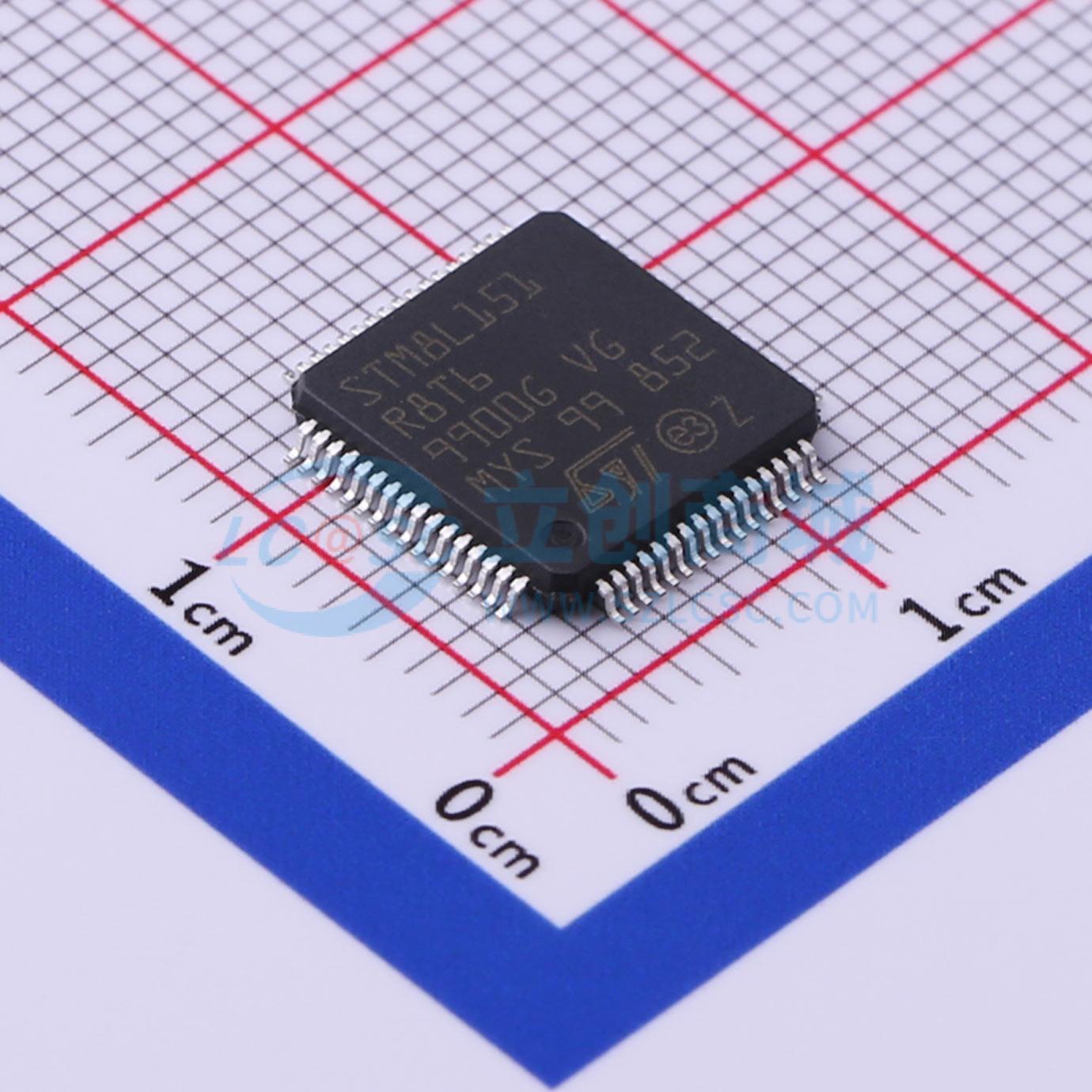

温馨提醒：图片仅供参考，商品以实物为准
STM8L151R8T6
超低功耗8位MCU，具有64 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8位超低功耗微控制器，高达64KB闪存、2KB数据EEPROM、RTC、LCD、定时器、USART、I²C、SPI、ADC、DAC、比较器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L151R8T6
- 商品编号
- C503077
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 2KB | |
| I/O数量 | 54 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
8位超低功耗微控制器（MCU），配备最高64KB闪存（Flash）、2KB数据EEPROM，以及实时时钟（RTC）、液晶显示器（LCD）、定时器、通用同步异步收发器（USART）、集成电路总线（I2C）、串行外设接口（SPI）、模数转换器（ADC）、数模转换器（DAC）和比较器。
商品特性
- 工作条件：工作电源电压为1.65至3.6V（无BOR时）、1.8至3.6V（有BOR时）；温度范围为-40至85℃、105℃或125℃
- 低功耗特性：5种低功耗模式（等待、低功耗运行（5.9µA）、低功耗等待（3µA）、带完整RTC的主动暂停（1.4µA）、暂停（400nA））；功耗为200µA/MHz+330µA；从暂停模式快速唤醒（4.7µs）；每个I/O超低泄漏电流（50nA）
- 先进STM8内核：哈佛架构和3级流水线；最高频率16MHz，峰值16条复杂指令集（CISC）百万条指令每秒（MIPS）；最多40个外部中断源
- 复位和电源管理：低功耗、超安全的BOR复位，具有5个可编程阈值；超低功耗POR/PDR；可编程电压检测器（PVD）
- 时钟管理：32kHz和1-16MHz晶体振荡器；内部16MHz工厂微调RC振荡器和38kHz低功耗RC振荡器；时钟安全系统
- 低功耗实时时钟（RTC）：BCD日历带闹钟中断；数字校准精度达±0.5ppm；高级防篡改检测
- LCD：8x40或4x44显示，带升压转换器
- DMA：4通道用于ADC、DAC、SPI、I2C、USART、定时器，1通道用于内存到内存传输
- 2个12位DAC（双模式），带输出缓冲器
- 12位ADC，最高1Msps/28通道，含温度传感器和内部参考电压
- 封装：LQFP80（14x14mm）、LQFP64（10x10mm）、LQFP48（7x7mm）、UFQFPN48（7x7mm）、WLCSP32（1.913x3.329mm）
- 内存：最高64KB闪存，带最高2KB数据EEPROM（含ECC和RWW）；灵活的读写保护模式；最高4KB RAM
- 2个超低功耗比较器：1个带固定阈值，1个轨到轨；支持唤醒功能
- 定时器：3个16位定时器（2通道，支持IC、OC、PWM、正交编码器）；1个16位高级控制定时器（3通道，支持电机控制）；1个8位定时器（7位预分频器）；1个窗口看门狗，1个独立看门狗；蜂鸣器定时器（1、2或4kHz频率）
- 通信接口：2个同步串行接口（SPI）；快速I2C（400kHz，支持SMBus和PMBus）；3个USART（支持ISO7816接口+IrDA）
- 最多67个I/O口，均可映射到中断向量；最多16个电容感应通道，支持触摸键、接近感应、线性触摸和旋转触摸传感器
- 快速片上编程和非侵入式调试（SWIM），支持USART引导加载程序；96位ID
