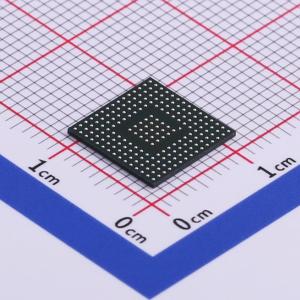

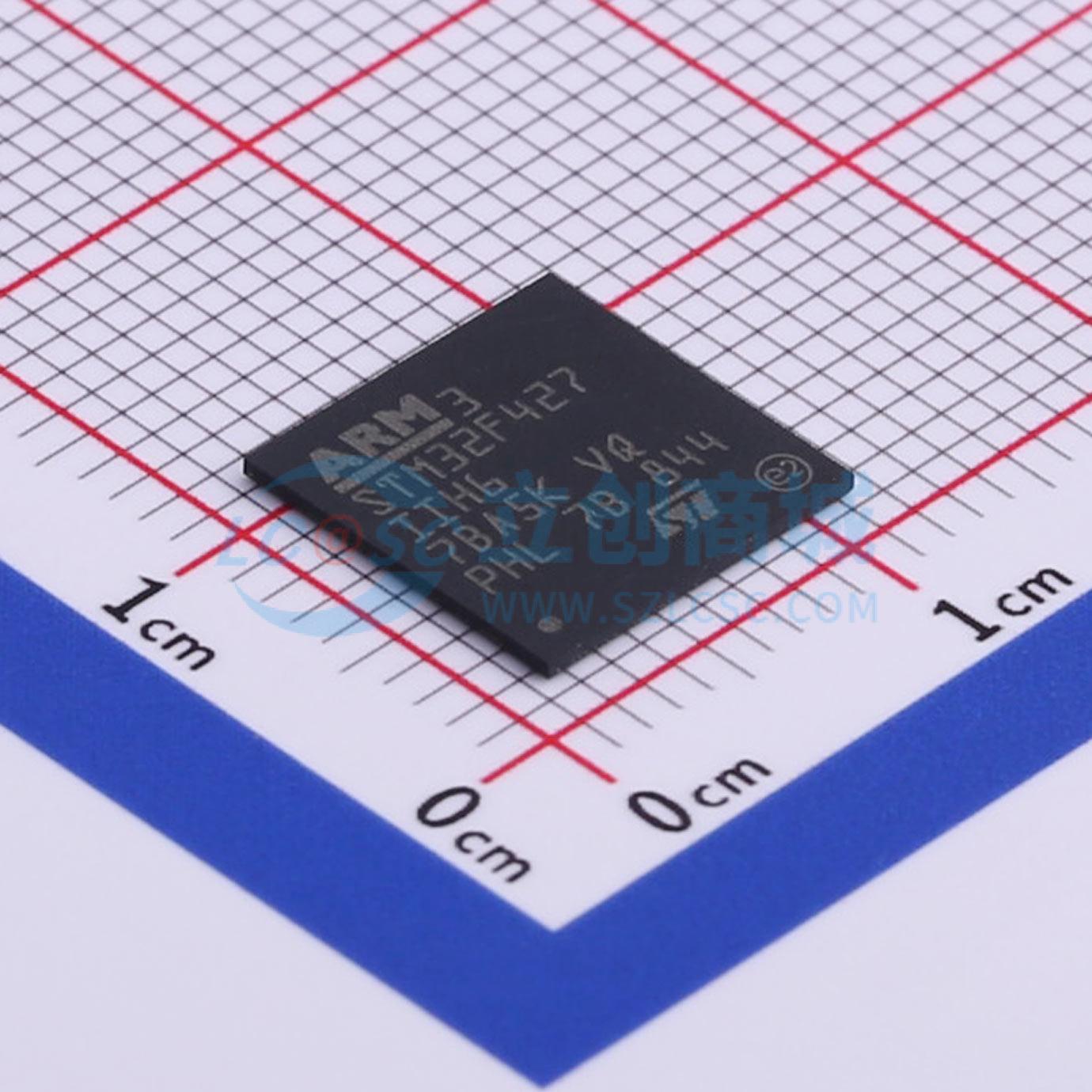

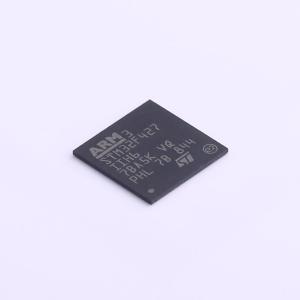

温馨提醒：图片仅供参考，商品以实物为准
STM32F427IIH6
带DSP和FPU的高性能高级系列ARM Cortex-M4 MCU，具有2 MB Flash、180 MHz CPU、ART加速器、Chrom-ART加速器和带SDRAM的FMC
- 描述
- 特性：核心：32位Cortex-M4 CPU带FPU，自适应实时加速器（ART AcceleratorTM）允许从闪存零等待状态执行，频率高达180 MHz，有MPU，225 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。 存储器：高达2 MB闪存，分两个存储体，支持边读边写；高达256 + 4 KB SRAM，包括64 KB CCM（核心耦合内存）数据RAM；灵活的外部存储器控制器，数据总线高达32位，支持SRAM、PSRAM、SDRAM、LPSDR SDRAM、Compact Flash/NOR/NAND存储器。 LCD并行接口，支持8080/6800模式。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F427IIH6
- 商品编号
- C503072
- 商品封装
- UFBGA-176
- 包装方式
- 托盘
- 商品毛重
- 2.38175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 180MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 2MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 140 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款32位Arm® Cortex®-M4微控制器（MCU），集成浮点运算单元（FPU），具备自适应实时加速器（ART Accelerator™），可从闪存实现零等待状态执行，工作频率最高达180 MHz，支持内存保护单元（MPU），性能可达225 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），并包含数字信号处理（DSP）指令。
商品特性
- 核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™），零等待闪存执行，最高180 MHz频率，MPU，225 DMIPS性能，支持DSP指令
- 内存：最高2 MB闪存（双bank，支持读写同时进行）；最高256+4 KB SRAM（含64 KB核心耦合内存CCM）；灵活外部内存控制器（支持32位数据总线，兼容SRAM、PSRAM、SDRAM/LPSDR SDRAM、Compact Flash/NOR/NAND）
- 显示接口：LCD并行接口（8080/6800模式）；LCD-TFT控制器（可编程分辨率，总宽度最高4096像素，总高度最高2048行，像素时钟最高83 MHz）；Chrom-ART Accelerator™（DMA2D，增强图形内容创建）
- 时钟、复位与电源管理：1.7 V至3.6 V应用电源及I/O；POR、PDR、PVD、BOR；4-26 MHz晶体振荡器；内部16 MHz工厂校准RC（精度1%）；32 kHz RTC振荡器（带校准）；内部32 kHz RC（带校准）
- 低功耗：支持睡眠、停止、待机模式；VBAT电源供RTC、20×32位备份寄存器及可选4 KB备份SRAM
- 模拟功能：3×12位ADC（2.4 MSPS，最多24通道，三重交错模式下7.2 MSPS）；2×12位DAC；通用DMA（16流控制器，带FIFO和突发支持）
- 定时器：最多17个定时器（12个16位、2个32位，最高180 MHz，每个含最多4个IC/OC/PWM或脉冲计数器、正交编码器输入）
- 封装：LQFP100（14×14 mm）、LQFP144（20×20 mm）、LQFP176（24×24 mm）、LQFP208（28×28 mm）、UFBGA176（10×10 mm）、UFBGA169（7×7 mm）、TFBGA216（13×13 mm）、WLCSP143
- 调试模式：SWD & JTAG接口；Cortex-M4 Trace Macrocell™
- I/O端口：最多168个带中断能力的I/O端口；最多164个高速I/O（最高90 MHz）；最多166个5 V容忍I/O
- 通信接口：最多21个通信接口，包括3×I2C（SMBus/PMBus）、4×USART/4×UART（11.25 Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）、6×SPI（45 Mbit/s，2个带复用全双工I2S，通过内部音频PLL或外部时钟实现音频级精度）、1×SAI（串行音频接口）、2×CAN（2.0B Active）、SDIO接口
- 高级连接：USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI）；10/100以太网MAC（带专用DMA，支持IEEE 1588v2硬件、MII/RMII）
- 其他功能：8-14位并行摄像头接口（最高54 Mbytes/s）；真随机数生成器；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID
