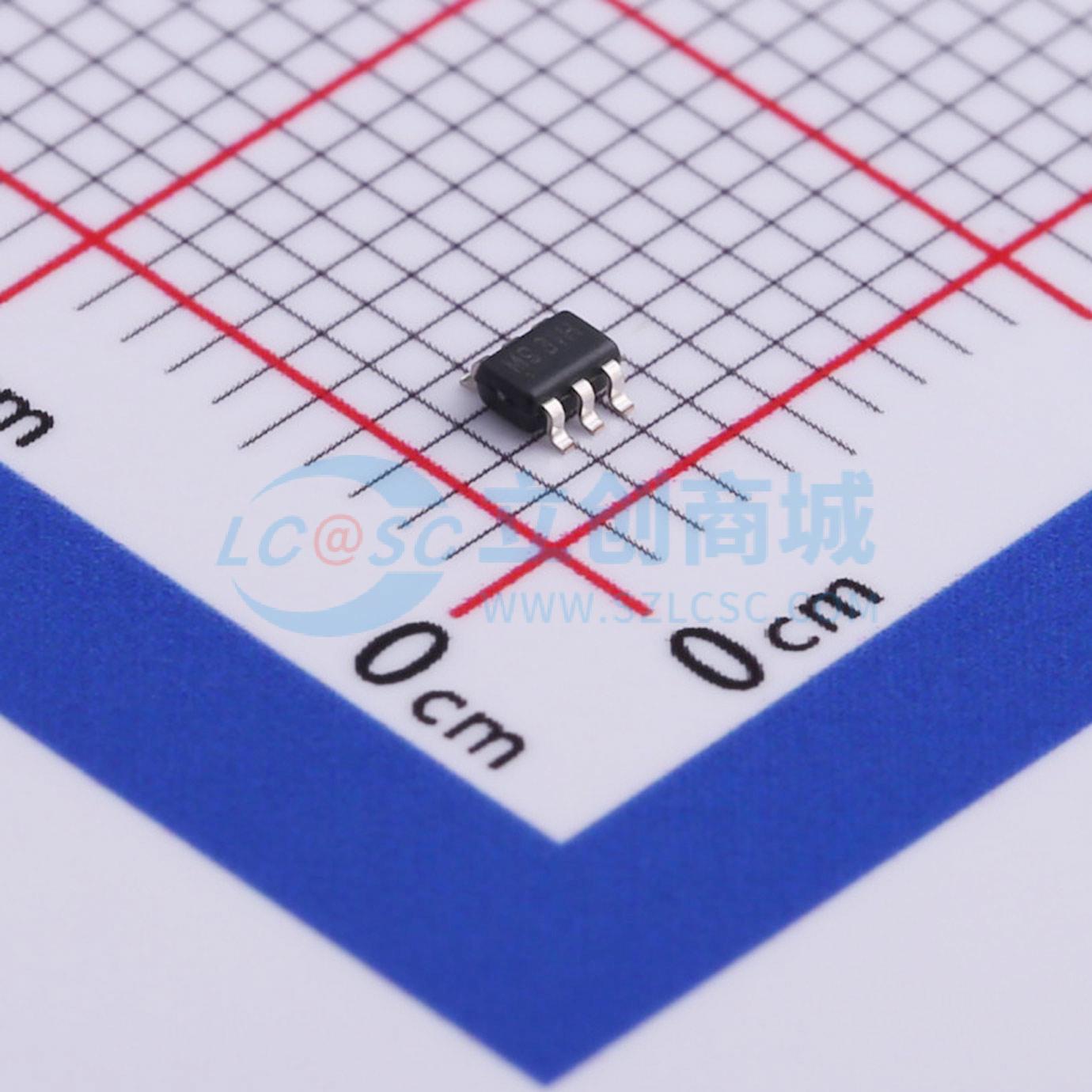

温馨提醒：图片仅供参考，商品以实物为准
SGM8199A2XC6G/TR
SGM8199A2XC6G/TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8199A2XC6G/TR
- 商品编号
- C503230
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -100mV~26V | |
| 增益 | 100V/V | |
| 带宽 | 68kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±28V | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 0.3V/us；0.12V/us | |
| 共模抑制比(CMRR) | 106dB；108dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 模拟输出接口；双向检测 |
商品概述
SGM8199系列是电压输出电流分流监控器，可以在共模电压从-0.1V到26V范围内感应分流电阻上的压降，与供电电压无关。提供三种固定增益:20V/V、50V/V和100V/V。低偏移使得能够以最低的满量程压降进行电流检测。这些设备可以在单个2.7V到26V电源下工作，典型的工作电流为85uA。SGM8199系列提供绿色SC70-6封装，并在扩展温度范围-40℃至+125℃内指定。
应用领域
- 笔记本电脑
- 手机
- 电信设备
- 电源管理
- 电池充电器
- 焊接设备
