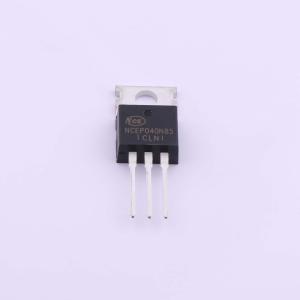

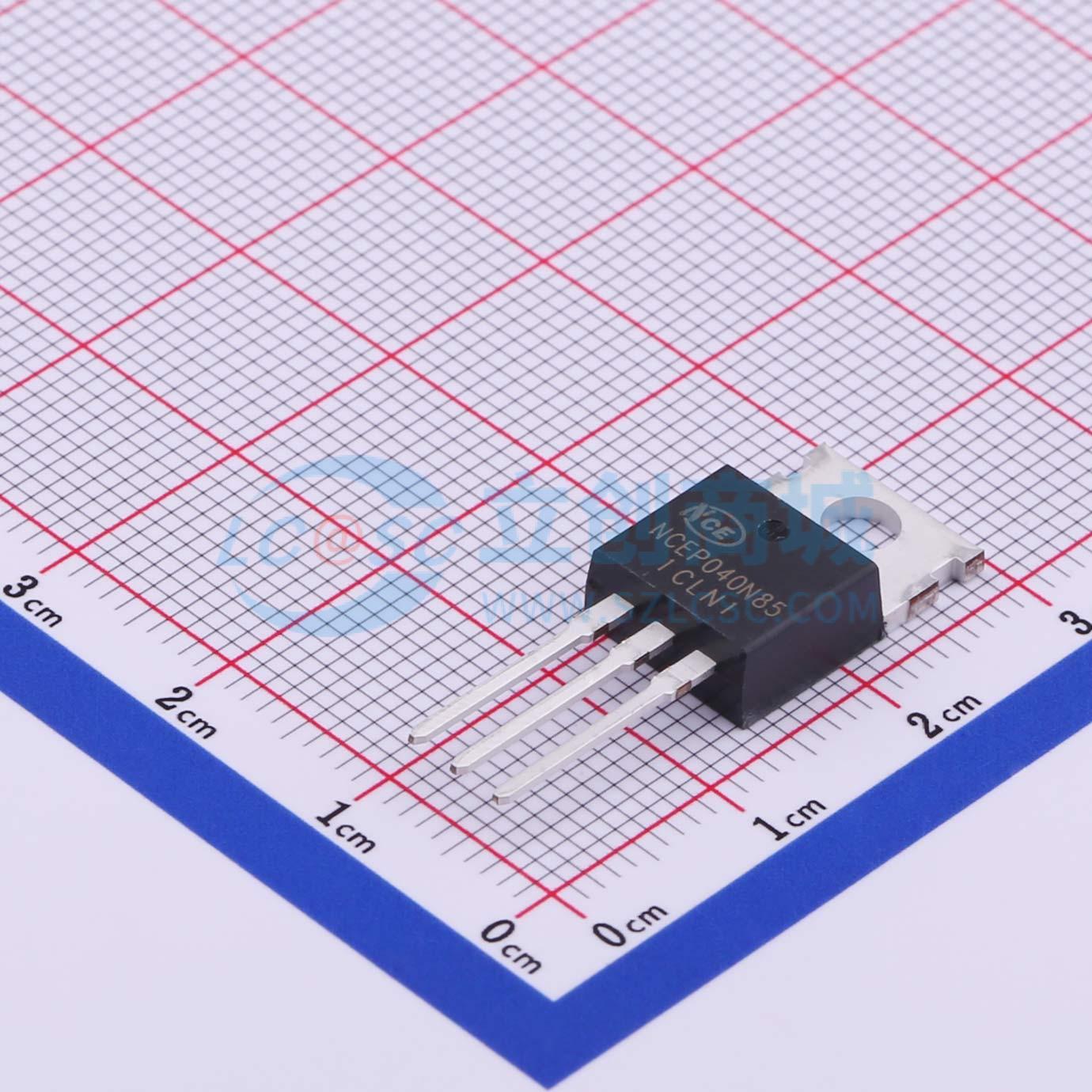

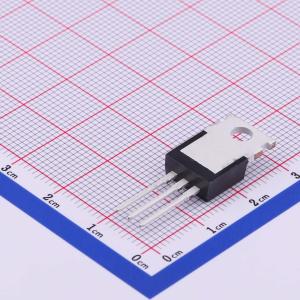

NCEP040N85
1个N沟道 耐压:85V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP040N85
- 商品编号
- C503049
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 3.5mΩ@10V,70A | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 88nC@10V | |
| 输入电容(Ciss) | 4.95nF@40V | |
| 反向传输电容(Crss) | 40pF@40V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品概述
该系列器件采用 Super Trench II 技术，经过独特优化，可提供最高效的高频开关性能。由于极低的 RDS(ON) 和 Qg 组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 85V, ID = 140A
- RDS(ON) = 3.5mΩ，典型值 (TO - 220) @ VGS = 10V
- RDS(ON) = 3.3mΩ，典型值 (TO - 263) @ VGS = 10V
- 出色的栅极电荷 × RDS(on) 乘积 (FOM)
- 极低的导通电阻 RDS(on)
- 175°C 工作温度
- 无铅镀铅
应用领域
- DC/DC 转换器
- 高频开关和同步整流
