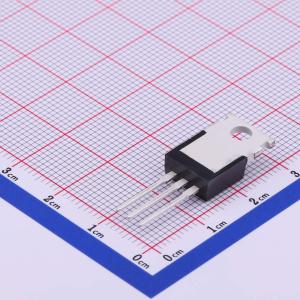

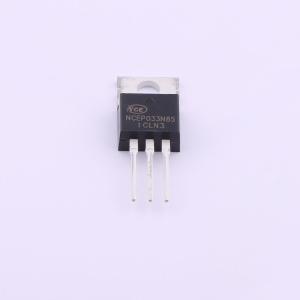

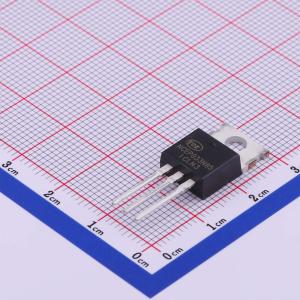

温馨提醒：图片仅供参考，商品以实物为准
NCEP033N85
1个N沟道 耐压:85V 电流:160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP033N85
- 商品编号
- C503050
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 160A | |
| 导通电阻(RDS(on)) | 3.1mΩ@10V | |
| 耗散功率(Pd) | 220W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 115nC@10V | |
| 输入电容(Ciss) | 7.2nF | |
| 反向传输电容(Crss) | 24pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
CJAB25N04采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- VDS = 85V,ID = 160A
- R D S (ON) = 3.10 m Ω,典型值(TO - 220 封装),@V G S = 10V
- R D S (ON) = 2.95 m Ω,典型值(TO - 263 封装),@V G S = 10V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数 FOM)
- 极低的导通电阻RDS(ON)
- 175°C 工作温度
- 无铅引脚镀层
- 100% 非钳位感性负载(UIS)测试!
- 100% ΔVds 测试!
应用领域
- DC/DC 转换器
- 非常适合高频开关和同步整流
