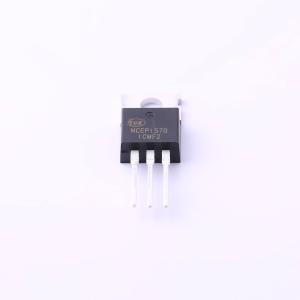

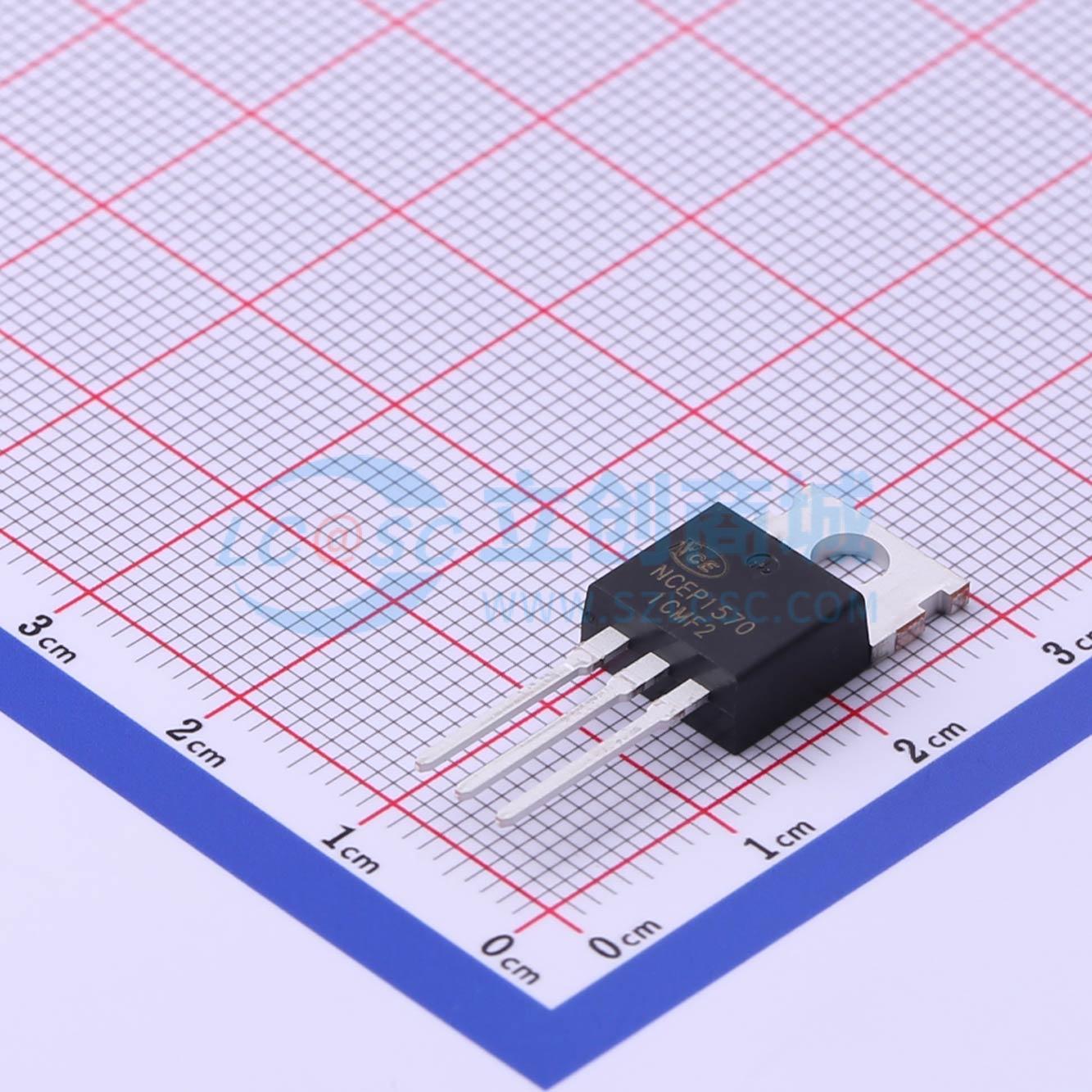

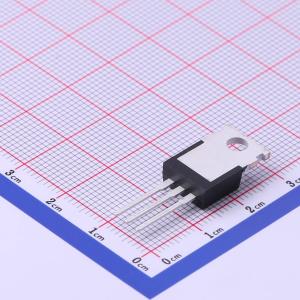

温馨提醒：图片仅供参考，商品以实物为准
NCEP1570
1个N沟道 耐压:150V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP1570
- 商品编号
- C503031
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.71克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 13.5mΩ@10V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.1V | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 16pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCEP02580F采用超级沟槽技术，该技术经过独特优化，可提供高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 150 V, ID = 70 A
- R D S (ON) = 13.5 m Ω(典型值)@ V G S = 10 V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数 FOM)
- 极低的导通电阻RDS(ON)
- 工作温度可达 175 °C
- 无铅引脚镀层
- 100% 进行了非钳位感性开关(UIS)测试!
- 100% 进行了 \Delta Vds 测试!
应用领域
- 直流-直流(DC/DC)转换器
- 适用于高频开关和同步整流
