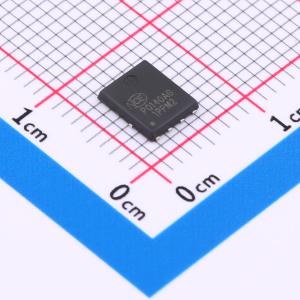

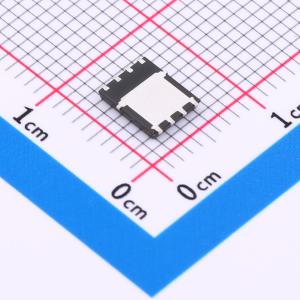

NCEP0140AG实物图
  • NCEP0140AG商品缩略图
  • NCEP0140AG商品缩略图
  • NCEP0140AG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP0140AG

1个N沟道 耐压:100V 电流:40A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCEP0140AG采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
商品型号
NCEP0140AG
商品编号
C503009
商品封装
DFN5X6-8L​
包装方式
编带
商品毛重
0.188克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)40A
导通电阻(RDS(on))18mΩ@10V
耗散功率(Pd)50W
属性参数值
阈值电压(Vgs(th))2.8V
栅极电荷量(Qg)26nC@10V
输入电容(Ciss)1.6nF
反向传输电容(Crss)11pF
工作温度-55℃~+150℃

商品概述

NCEP85T16D采用超级沟槽技术,该技术经过独特优化,可提供高效的高频开关性能。由于漏源导通电阻(RDS(ON))和栅极电荷(Qg)极低,传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。

商品特性

  • 漏源电压(VDS) = 85V,漏极电流(ID) = 160A
  • 栅源电压(VGS) = 10V时,漏源导通电阻(RDS(ON)) < 3.8 mΩ
  • 栅极电荷与漏源导通电阻乘积(Qg × RDS(on))表现出色
  • 漏源导通电阻(RDS(on))极低
  • 工作温度可达175 °C
  • 引脚无铅电镀
  • 100%经过单脉冲雪崩耐量(UIS)测试

应用领域

  • DC/DC转换器
  • 适用于高频开关和同步整流

数据手册PDF
