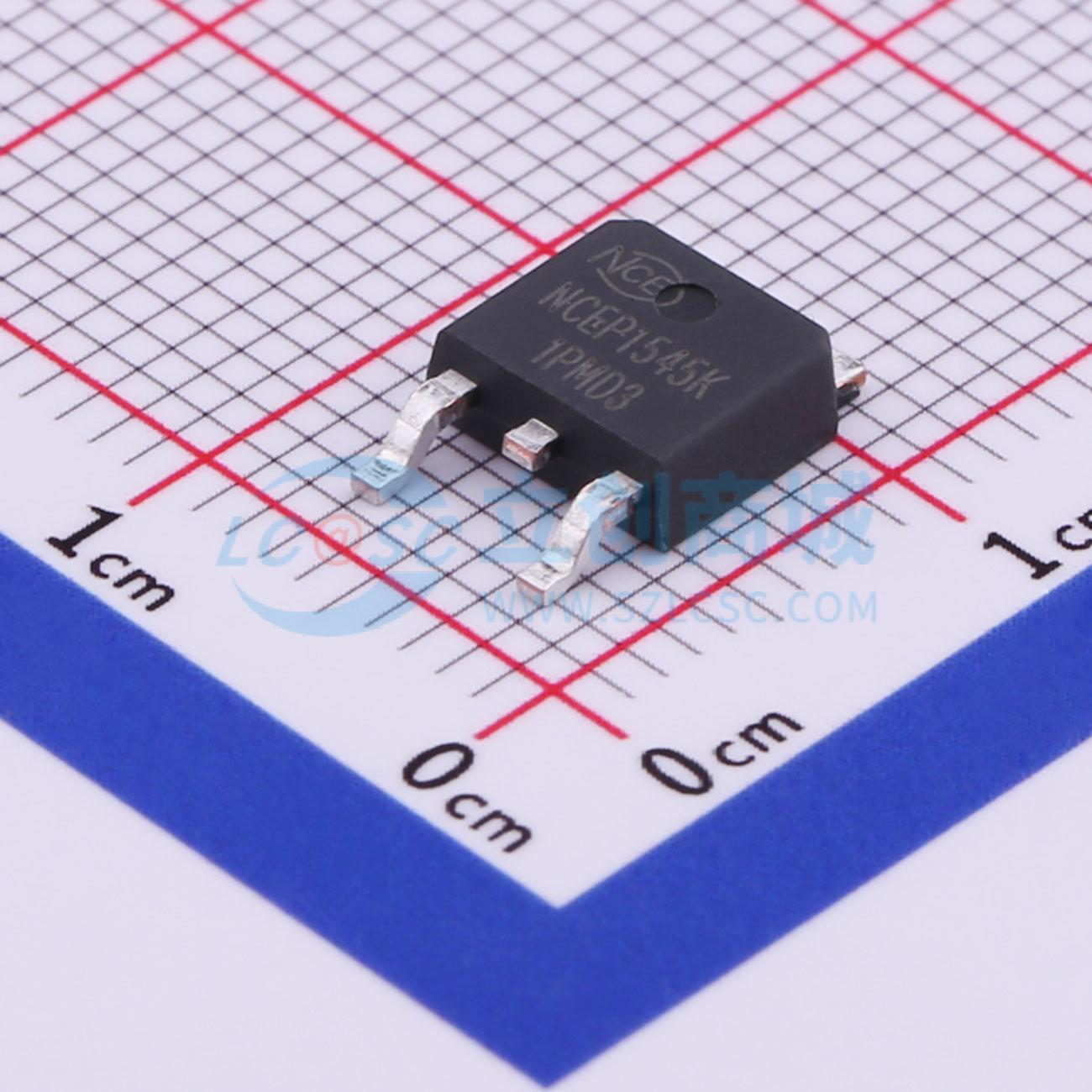

NCEP1545K实物图

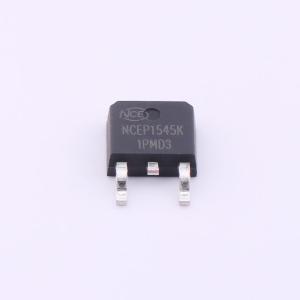

  • NCEP1545K商品缩略图
  • NCEP1545K商品缩略图
  • NCEP1545K商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP1545K

1个N沟道 耐压:150V 电流:45A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCEP1545K采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
商品型号
NCEP1545K
商品编号
C503030
商品封装
TO-252-2L​
包装方式
编带
商品毛重
0.517克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)150V
连续漏极电流(Id)45A
导通电阻(RDS(on))24mΩ@10V,20A
耗散功率(Pd)130W
属性参数值
阈值电压(Vgs(th))3.1V
栅极电荷量(Qg)21.1nC@75V
输入电容(Ciss)1.3nF@75V
反向传输电容(Crss)11.7pF
工作温度-55℃~+175℃

商品概述

NCEP12T12采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于漏源导通电阻(RDS(ON))和栅极电荷(Qg)极低,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。

商品特性

  • 漏源电压(VDS) = 120V,漏极电流(ID) = 129A
  • 栅源电压(VGS) = 10V时,漏源导通电阻(RDS(ON)) < 5.3 mΩ
  • 栅极电荷与漏源导通电阻乘积(Qg × RDS(on))优异
  • 漏源导通电阻(RDS(on))极低
  • 工作温度175 °C
  • 无铅引脚镀层
  • 100%进行了非钳位感性开关(UIS)测试

应用领域

  • DC/DC转换器
  • 非常适合高频开关和同步整流

数据手册PDF
