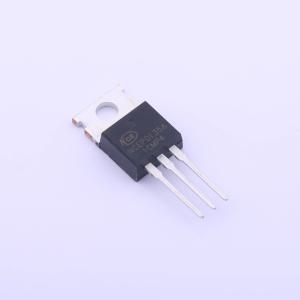

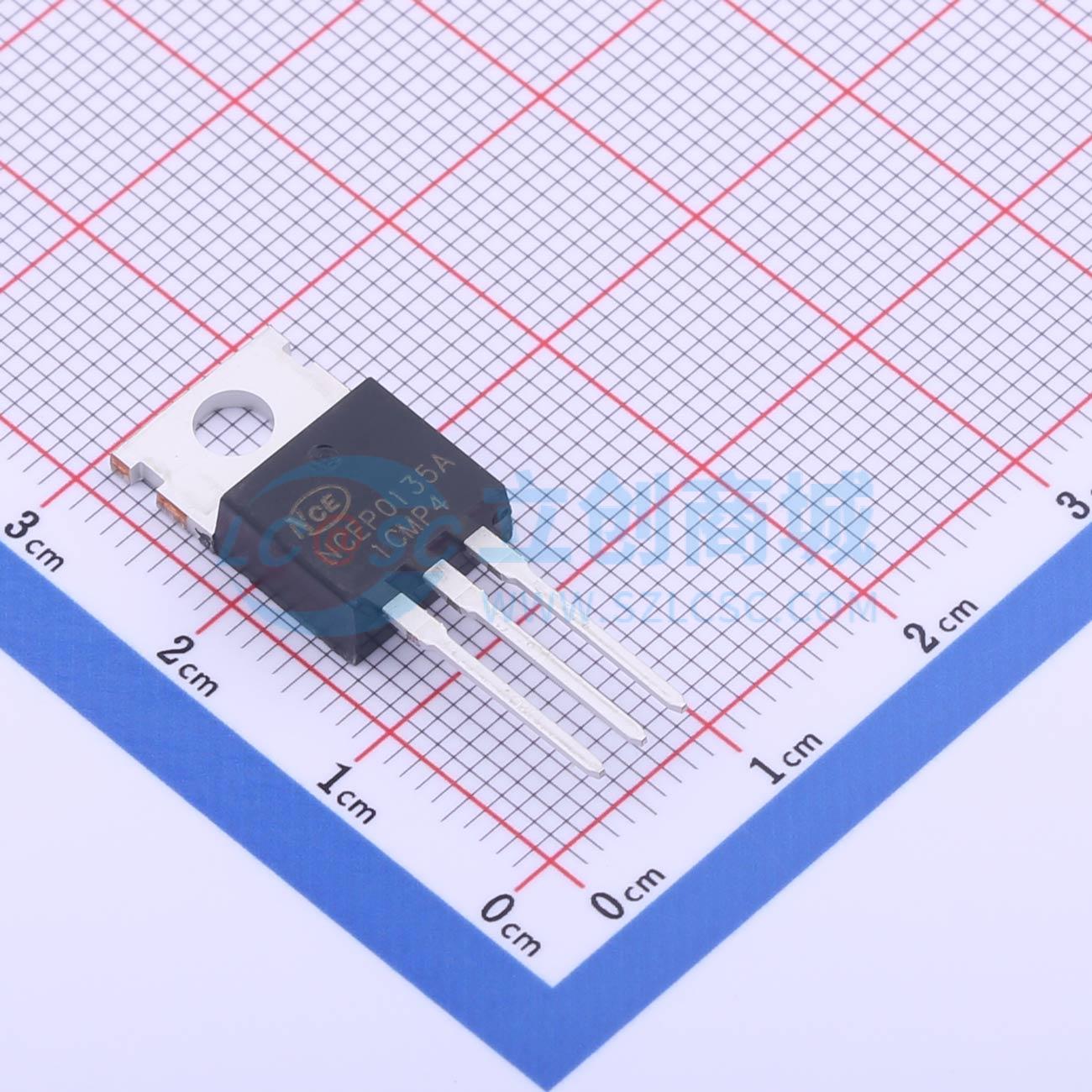

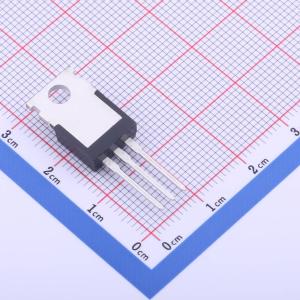

NCEP0135A实物图
  • NCEP0135A商品缩略图
  • NCEP0135A商品缩略图
  • NCEP0135A商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP0135A

1个N沟道 耐压:100V 电流:35A

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
NCEP0135A
商品编号
C503007
商品封装
TO-220​
包装方式
管装
商品毛重
2.04克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)35A
导通电阻(RDS(on))22mΩ@4.5V,20A
耗散功率(Pd)110W
属性参数值
阈值电压(Vgs(th))2.8V
栅极电荷量(Qg)26nC@50V
输入电容(Ciss)1.6nF@50V
反向传输电容(Crss)11pF
工作温度-55℃~+175℃
配置-

商品概述

NCEP4085EG采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于漏源导通电阻(RDS(ON))和栅极电荷(Qg)极低,传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用,并具备ESD保护功能。

商品特性

  • 漏源电压(VDS) = 40V,漏极电流(ID) = 85A
  • 栅源电压(VGS) = 10V时,漏源导通电阻(RDS(ON)) = 3.7mΩ(典型值)
  • 栅源电压(VGS) = 4.5V时,漏源导通电阻(RDS(ON)) = 5.0mΩ(典型值)
  • 出色的栅极电荷×漏源导通电阻(RDS(on))乘积(品质因数FOM)
  • 极低的导通电阻(RDS(on))
  • 工作温度可达150°C
  • 无铅引脚镀层
  • 100%进行UIS测试
  • ESD保护:HBM 2级

应用领域

  • DC/DC转换器
  • 非常适合高频开关和同步整流应用

数据手册PDF
