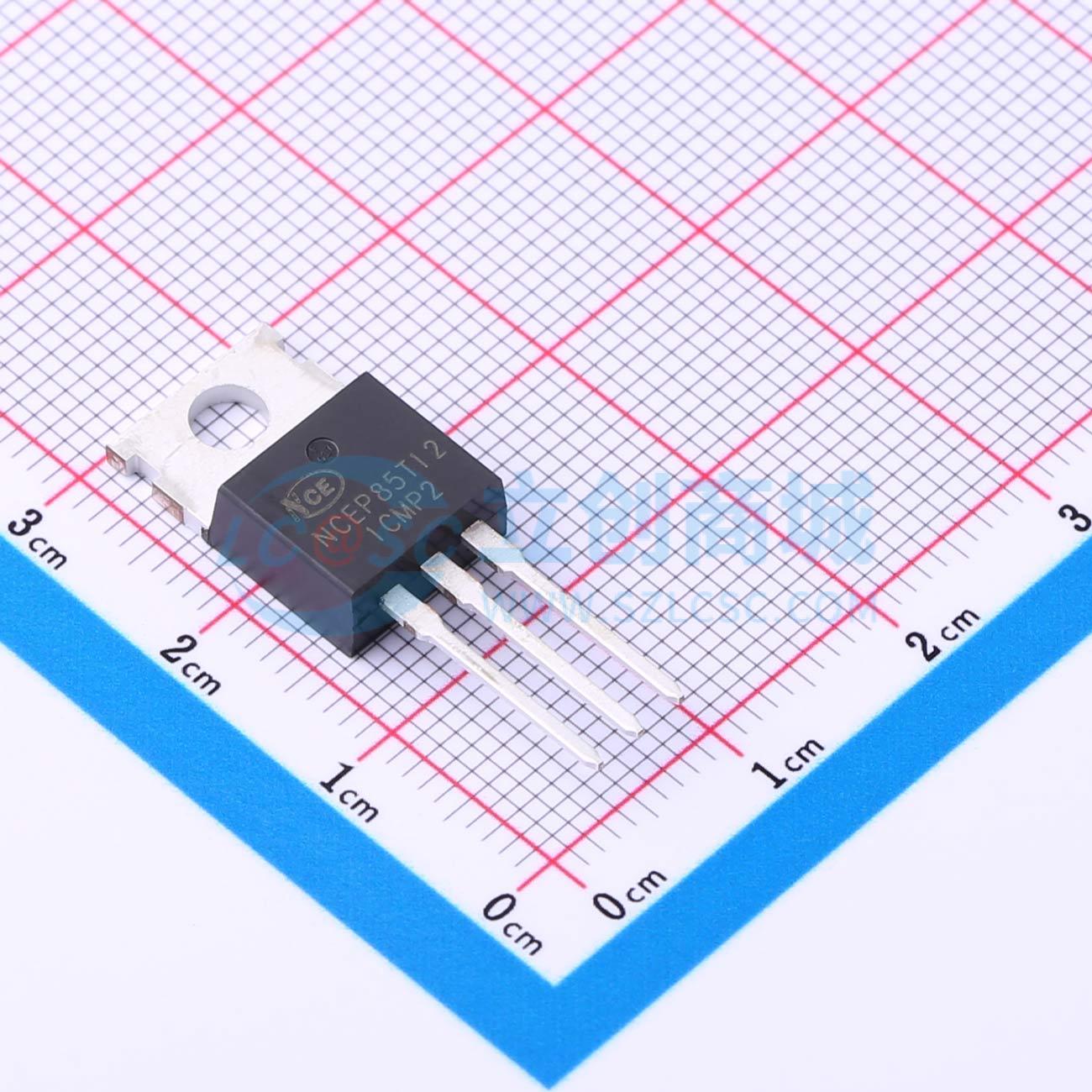

NCEP85T12实物图

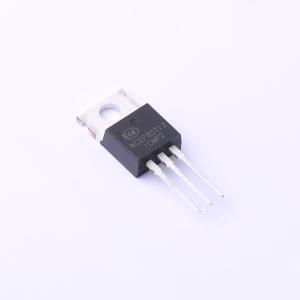

  • NCEP85T12商品缩略图
  • NCEP85T12商品缩略图
  • NCEP85T12商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP85T12

NCEP85T12

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
NCEP85T12
商品编号
C503001
商品封装
TO-220​
包装方式
管装
商品毛重
2.8克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)85V
连续漏极电流(Id)120A
导通电阻(RDS(on))5.3mΩ@10V,60A
耗散功率(Pd)160W
属性参数值
阈值电压(Vgs(th))4.5V
栅极电荷量(Qg)55nC@40V
输入电容(Ciss)5.5nF@40V
反向传输电容(Crss)57pF
工作温度-55℃~+175℃

商品概述

NCEP85T35T采用了超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于漏源导通电阻(RDS(ON))和栅极电荷(Qg)极低,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。

商品特性

  • 漏源电压(VDS) = 85V,漏极电流(ID) = 350A
  • 栅源电压(VGS) = 10V时,漏源导通电阻(RDS(ON)) < 1.85 mΩ
  • 栅极电荷与漏源导通电阻乘积(Qg × RDS(on))表现出色
  • 极低的漏源导通电阻(RDS(on))
  • 工作温度达175 °C
  • 无铅引脚镀层
  • 100%经过单脉冲雪崩耐量(UIS)测试

应用领域

-直流-直流转换器-适用于高频开关和同步整流
