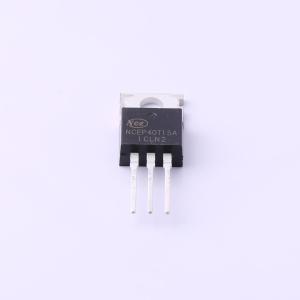

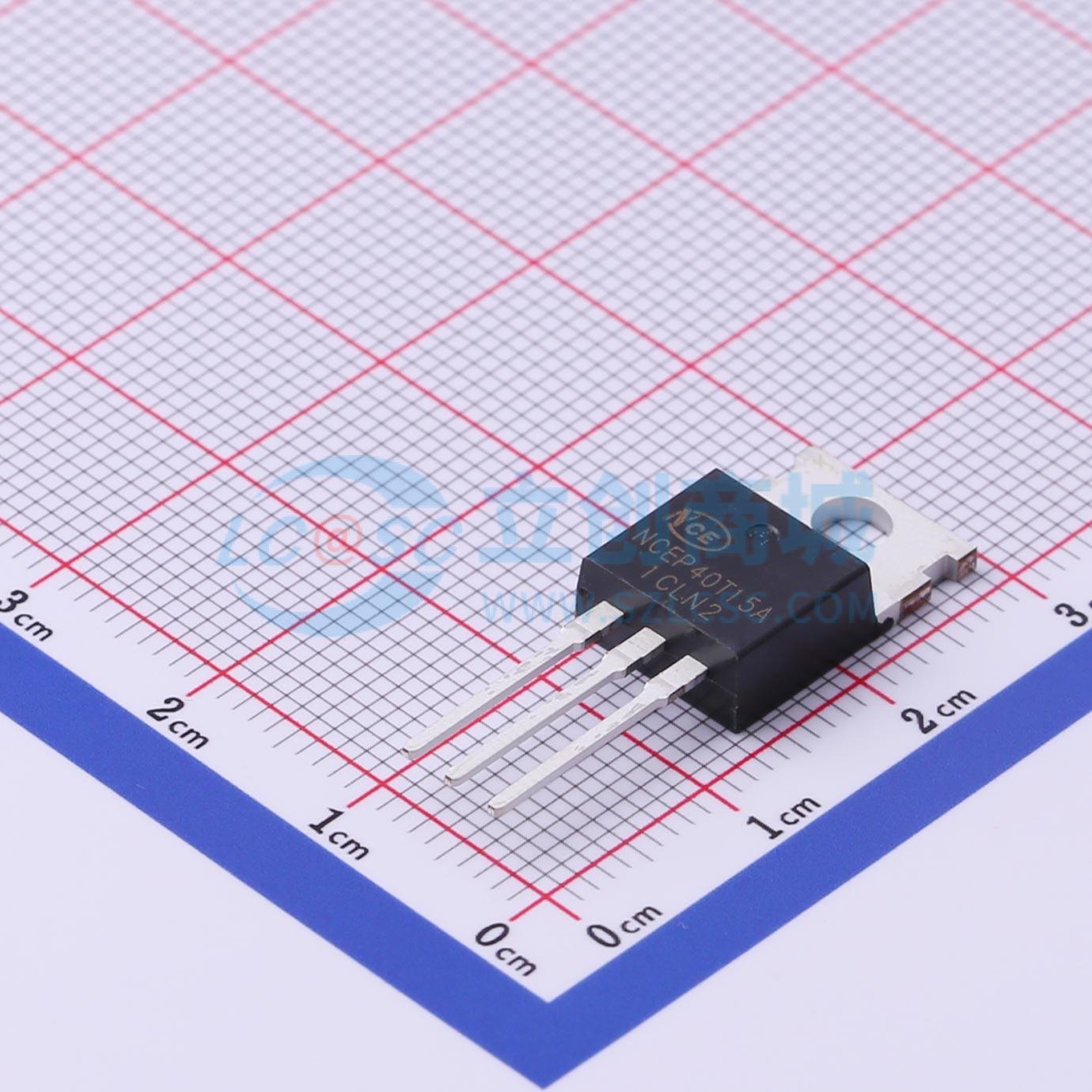

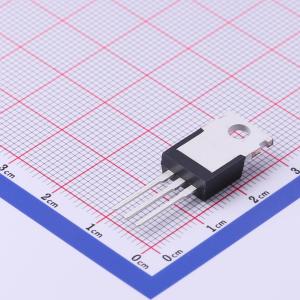

NCEP40T15A
1个N沟道 耐压:40V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的导通电阻RDS(ON)和栅极电荷Qg的组合，导通和开关功率损耗均降至最低。适用于高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP40T15A
- 商品编号
- C502984
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 1.75mΩ@10V,75A | |
| 耗散功率(Pd) | 210W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.4V | |
| 栅极电荷量(Qg) | 81nC@20V | |
| 输入电容(Ciss) | 4.9nF@20V | |
| 反向传输电容(Crss) | 80pF@20V | |
| 工作温度 | -55℃~+175℃ |
商品概述
NCE3401Y 采用了先进的沟槽技术，具有出色的导通电阻（RDS(ON)）、低栅极电荷，并且可以在低至 2.5V 的栅极电压下正常工作。该器件适用于用作负载开关或在脉冲宽度调制（PWM）应用中使用。
商品特性
- 漏极-源极电压（VDS）= -30V，漏极电流（ID）= -4.2A
- 当栅极-源极电压（VGS）= -2.5V 时，导通电阻（RDS(ON)）< 130mΩ
- 当栅极-源极电压（VGS）= -4.5V 时，导通电阻（RDS(ON)）< 75mΩ
- 当栅极-源极电压（VGS）= -10V 时，导通电阻（RDS(ON)）< 55mΩ
- 具有高功率和大电流处理能力
- 无铅产品
- 表面贴装封装
应用领域
- 脉宽调制（PWM）应用 - 限流开关 - 能量管理
