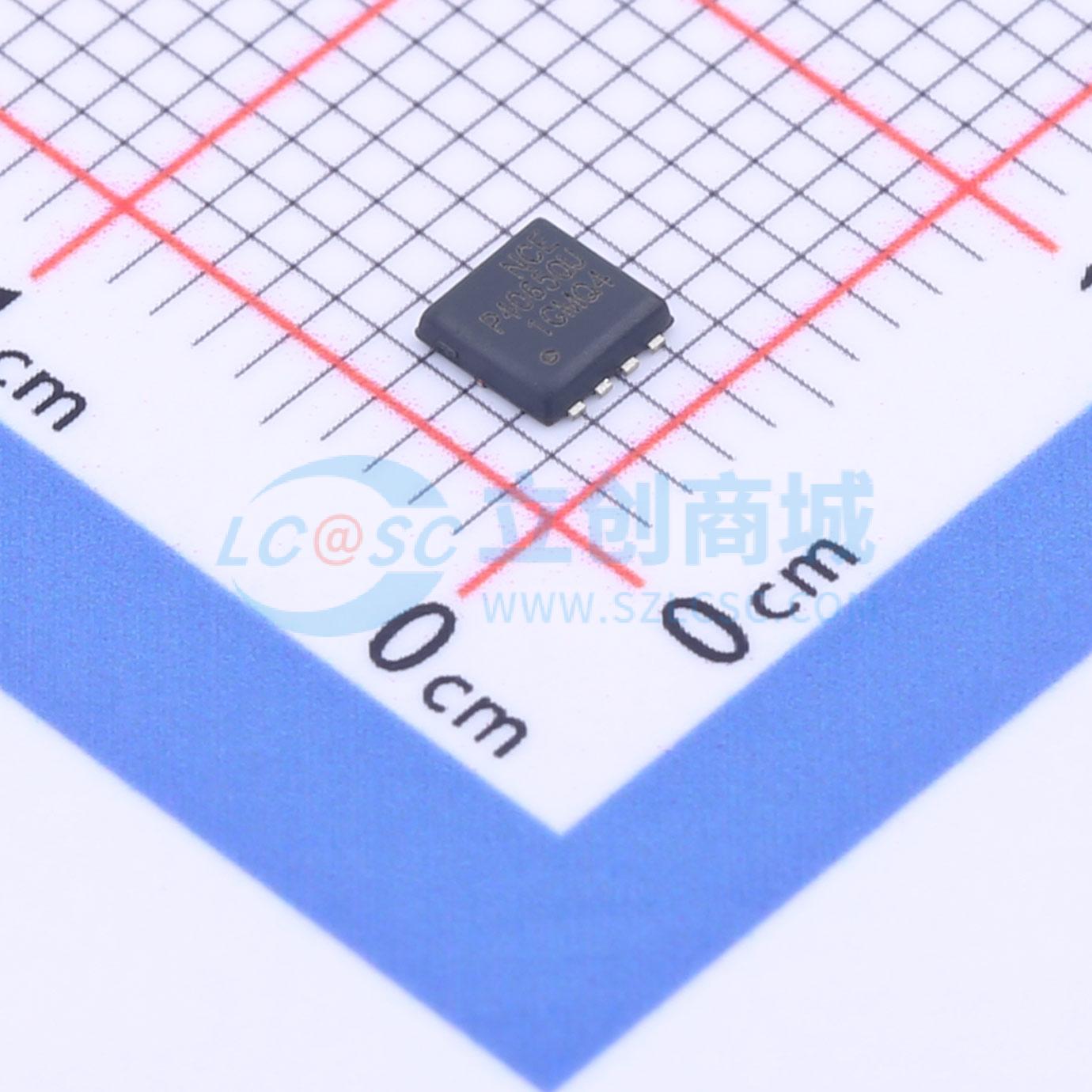

NCEP4065QU实物图

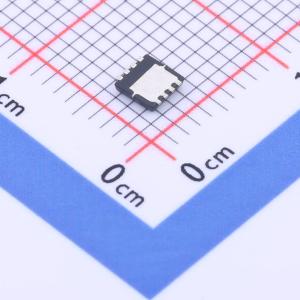

  • NCEP4065QU商品缩略图
  • NCEP4065QU商品缩略图
  • NCEP4065QU商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP4065QU

1个N沟道 耐压:40V 电流:65A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCEP4065QU采用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的Rds(ON)和Qg组合,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流
商品型号
NCEP4065QU
商品编号
C502974
商品封装
DFN3.3x3.3-8L​
包装方式
编带
商品毛重
0.141克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)40V
连续漏极电流(Id)65A
导通电阻(RDS(on))2.2mΩ@10V,20A
耗散功率(Pd)55W
属性参数值
阈值电压(Vgs(th))1V
栅极电荷量(Qg)34.8nC@10V
输入电容(Ciss)2.1nF@20V
反向传输电容(Crss)15.5pF@20V
工作温度-55℃~+150℃

商品概述

NCEP3040Q采用超级沟槽技术,经过独特优化,可提供高效的高频开关性能。由于漏源导通电阻(RDS(ON))和栅极电荷(Qg)极低,导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。

商品特性

  • 漏源电压(VDS) = 30V,漏极电流(ID) = 40A
  • 栅源电压(VGS) = 10V时,漏源导通电阻(RDS(ON)) = 6.8mΩ(典型值)
  • 栅源电压(VGS) = 4.5V时,漏源导通电阻(RDS(ON)) = 9.5mΩ(典型值)
  • 出色的栅极电荷×漏源导通电阻(RDS(on))乘积(品质因数,FOM)
  • 极低的导通电阻(RDS(on))
  • 工作温度达150°C
  • 无铅引脚镀层
  • 经过100%单脉冲雪崩耐量(UIS)测试

应用领域

-DC/DC转换器-非常适合高频开关和同步整流应用

数据手册PDF
