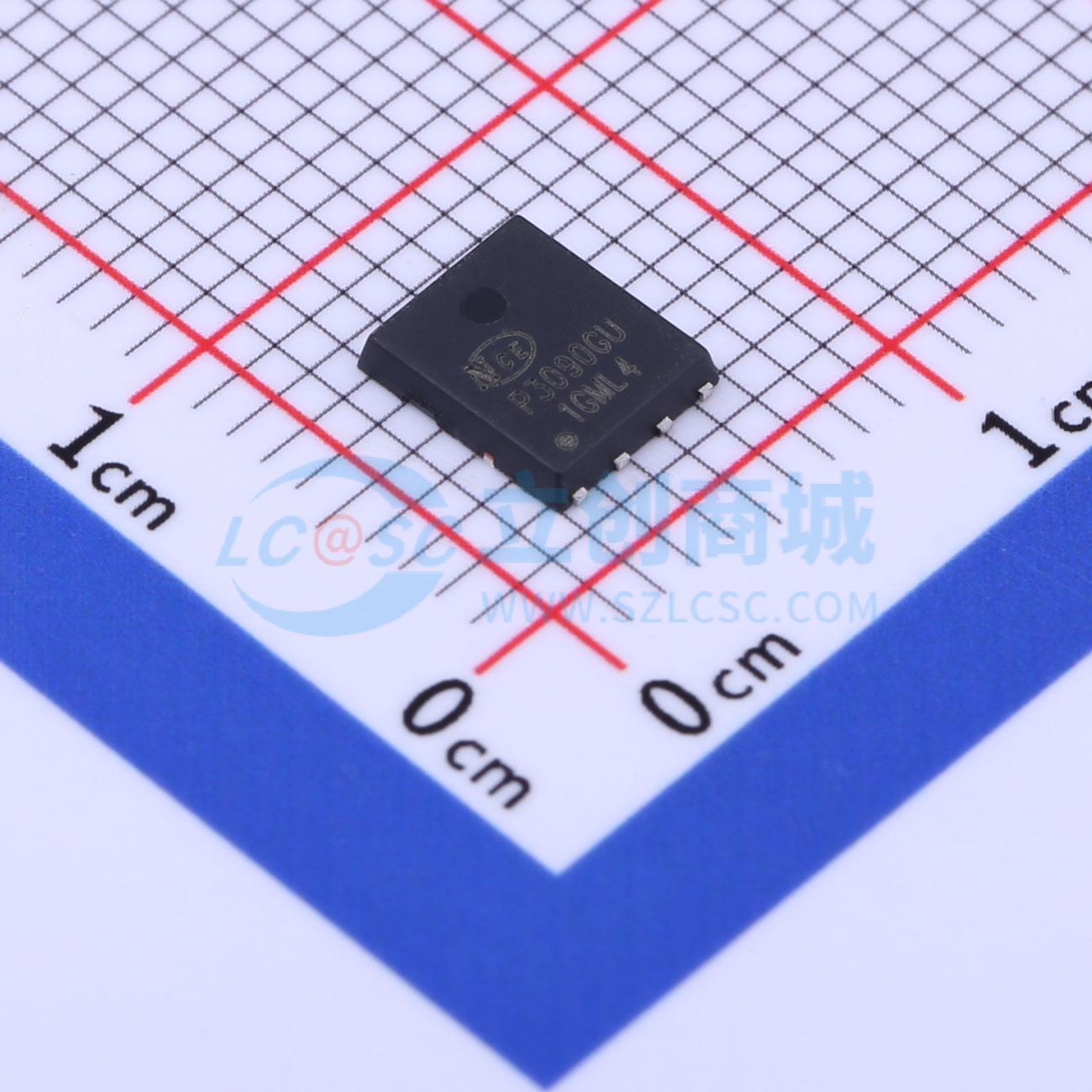

温馨提醒：图片仅供参考，商品以实物为准
NCEP3090GU
1个N沟道 耐压:30V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP3090GU
- 商品编号
- C502967
- 商品封装
- DFN-8(4.9x5.8)
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 3.1mΩ@4.5V,20A | |
| 耗散功率(Pd) | 70W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 34.8nC@15V | |
| 输入电容(Ciss) | 2.1nF@15V | |
| 反向传输电容(Crss) | 15.5pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCEP3090GU采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 30V，ID = 90A
- RDS(ON) = 2mΩ（典型值）@ VGS = 10V
- RDS(ON) = 3.1mΩ（典型值）@ VGS = 4.5V
- 出色的栅极电荷×RDS(ON)乘积（品质因数）
- 极低的导通电阻RDS(ON)
- 工作温度150°C
- 无铅引脚镀层
- 100%进行了单脉冲雪崩耐量测试
应用领域
- DC/DC转换器-非常适合高频开关和同步整流
