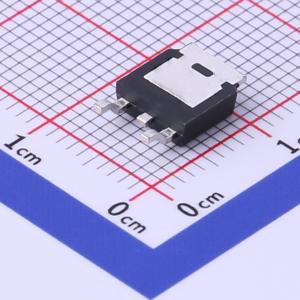

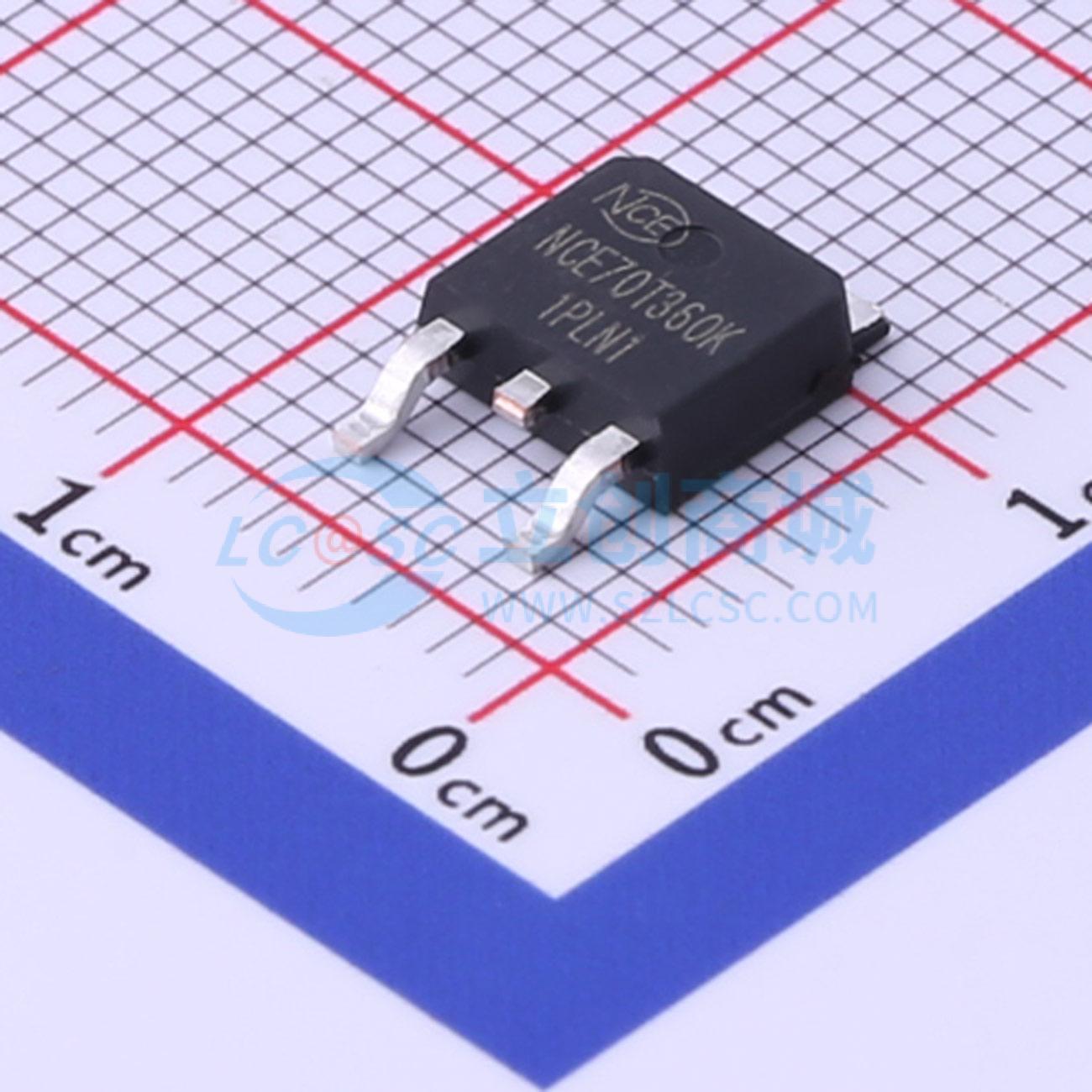

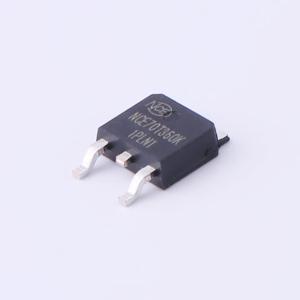

温馨提醒：图片仅供参考，商品以实物为准
NCE70T360K
1个N沟道 耐压:700V 电流:11.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的沟槽栅极超结技术和设计，提供出色的导通电阻和低栅极电荷。适用于行业交流-直流开关电源的功率因数校正、交流/直流电源转换和工业电源应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE70T360K
- 商品编号
- C502909
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.456克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 11.5A | |
| 导通电阻(RDS(on)) | 330mΩ@10V,7A | |
| 耗散功率(Pd) | 101W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 19nC@480V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | 1.8pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
该系列器件采用先进的沟槽栅极超结技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。这款超结MOSFET符合行业对功率因数校正（PFC）、交直流电源转换和工业电源应用的AC-DC开关电源（SMPS）要求。
商品特性
- 高压器件的新技术
- 低导通电阻和低传导损耗
- 小封装
- 超低栅极电荷，降低驱动要求
- 100%雪崩测试
- 符合ROHS标准
应用领域
- 功率因数校正(PFC)-开关模式电源(SMPS)-不间断电源(UPS)
