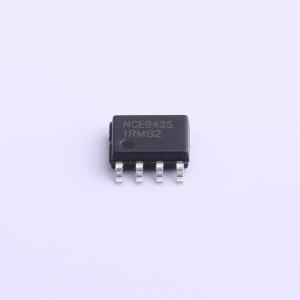

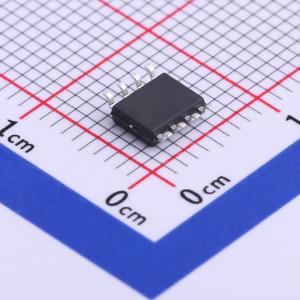

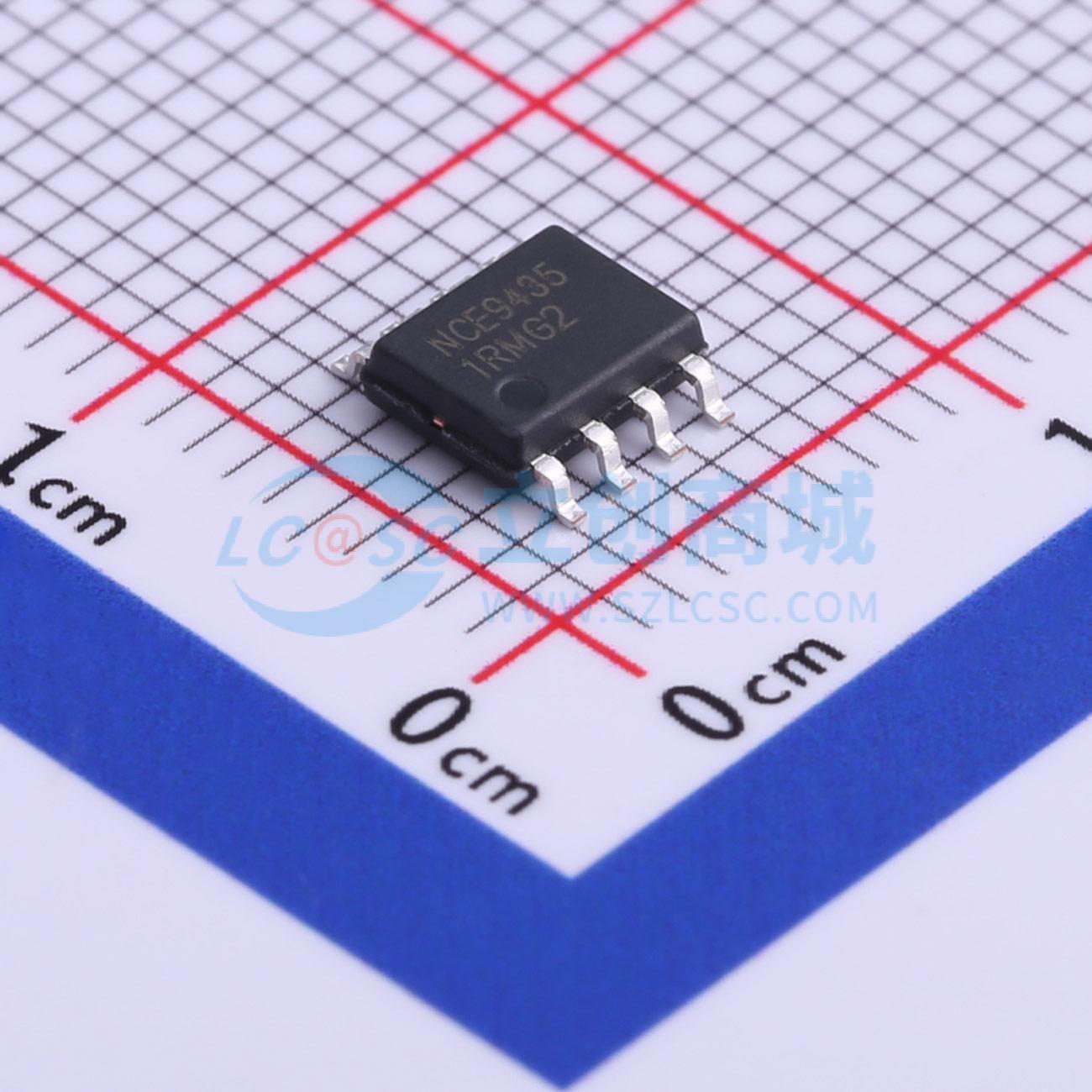

温馨提醒：图片仅供参考，商品以实物为准
NCE9435
1个P沟道 耐压:30V 电流:5.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE9435采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE9435
- 商品编号
- C502873
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.1A | |
| 导通电阻(RDS(on)) | 90mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | 11nC | |
| 输入电容(Ciss) | 980pF@15V | |
| 反向传输电容(Crss) | 135pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE9435采用先进的沟槽技术，可实现出色的导通电阻RDS(ON)、低栅极电荷，并且能在低至4.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 漏源电压VDS = -30 V，漏极电流ID = -5.1 A
- 当栅源电压VGS = -4.5 V时，导通电阻RDS(ON) < 90 mΩ
- 当栅源电压VGS = -10 V时，导通电阻RDS(ON) < 55 mΩ
- 具备高功率和电流处理能力
- 产品无铅
- 采用表面贴装封装
应用领域
- PWM应用-负载开关-电源管理
